強排氣管式燃氣熱水器的內部配有風扇，可以把點燃后形成的有機廢氣根據排氣管排出來戶外，安全系數好，是現階段燃氣熱水器銷售市場上的主打產品。小編參考強排氣管式燃氣熱水器的構造，把家里采用的南京市產“玉環”牌JSR/TD8-A型煙道式熱水器改裝，提升了風扇和排氣管，取消了必須時常替換的電池，選用220V溝通交流屯降血壓整流器后給風扇和點火器配電。實際改裝流程如下所示。

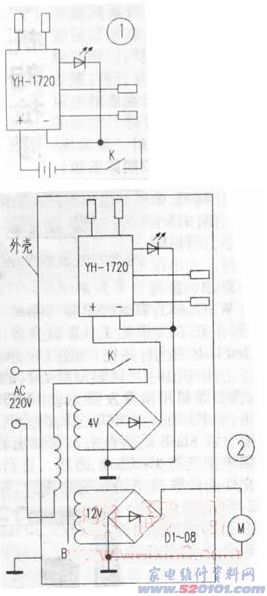

最先把燃氣熱水器的機殼開啟，把圖1中的水動電源開關K兩邊點的接線取下，再立即連通并且用絕緣膠帶包好。再把220V直流電源的火線零線串收到水動電源開關K上，使水動開關K姿勢后才接入開關電源。為了確保食用安全性，機殼及自來水管應接地裝置，交流電該接自漏電斷路器的輸入輸出端。

改裝后的路線如下圖2所顯示，變電器B的容積為5VA，次級繞組為4V和12V，二極管D1～D8的型號規格為1N4001，變電器和二極管裝在塑料盒子里，安裝在電熱水器內部的電池外或電熱水器外邊均可。風扇M的型號規格為2410ML-04W-860，DC12V0.4A，外觀設計與電腦主機風扇類似。排氣管選用內直徑為105mm的金屬材料(軟)管。風扇M先固定不動在外面圓比排氣管稍小的反邊環形白鐵皮(巾心打開門與風扇的出風口同樣)上，隨后再把風扇M和白鐵皮固定不動在挨近出入口的排氣管內，白鐵皮與風扁M和排氣管中間，及其排氣管與燃氣熱水器的出氣口中間的聯接應不漏汽。燃氣熱水器的排氣管口應通往戶外，肯定不可與廚房油煙排氣管道公共，由于廚房油煙會倒流進到燃氣熱水器內，粘稠電子煙油非常容易阻塞燃燒機和整流器，輕則導致燃氣熱水器不可以運行或點燃艱難，重則會造成淬火而造成火災事故或爆炸事件。
改裝后的燃氣熱水器調節時，先關掉氣動閥門，僅啟用開關電源和水資源，再開啟電熱水器出水量閘閥，這時水動電源開關K應合閉，接入開關電源，整流器應傳出打火單脈沖，風扇M理應能向外排氣管(不然應將風扇M的二根接線拆卸接反)，燃氣熱水器的塑料外殼和自來水管，用電量筆或萬用表測量應不通電，接著才可以開啟氣動閥門，查驗燃氣熱水器的點燃、排氣管和開水出水量溫度是不是一切正常。
小編家里的燃氣熱水器經此改裝后，已安全性應用了2年之久，房間內的煙塵環境污染大大減少，且免除了常常換電池的不便。
