小鴨子XQG50

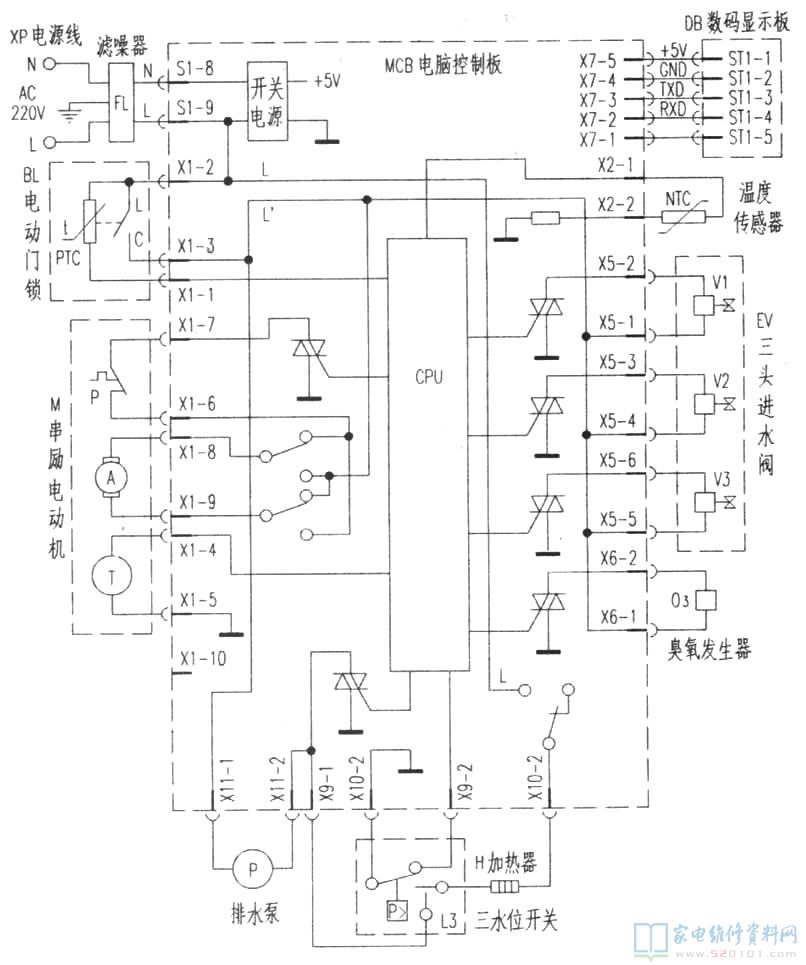

小鴨子XQG50-60711洗衣機是選用電子信息技術的電腦上滾筒自動式洗衣機；該設備具備控制器設計、LED表明、全程序流程自動識別、脫干全自動校正、臭氧殺菌、關閉電源記憶力等作用。該設備控制回路平面圖如下圖所示。

一、程序流程挑選和運行全過程
該設備具備程序流程旋紐(程序流程選擇符可選號牌14種選擇項)及溫度、速率、清洗、預定、活性氧等5個選擇項功能鍵。開關電源接入后根據選擇項功能鍵選中后洗衣機運行。如要挑選臭氧殺菌，則要將活性氧功能鍵按住。

在程序運行全過程中，數碼顯示管不斷表明程序執行剩下的時間。這時，洗衣服程序流程和清洗主要參數不可以變更?？墒?，根據選擇項功能鍵可以查詢相對應的設置變量值。在程序運行全過程中，如要變更程序流程或溫度、速率、清洗時間，必須在輕按暫停鍵后，根據旋紐或功能鍵開展改動。再輕按運行鍵后，洗衣機按改動后的程序流程或主要參數運作。

二、系統控制電源電路原理

1．配電電源電路
冼衣機電源線插頭插進電源插頭后，電壓工作電壓經插線板ML和濾噪器FL進到電腦控制板MCB上的扦關電路，開關電源電路導出 5V工作電壓，為CPU和數碼科技表明板DB給予工作標準電壓。進到控制器的開關電源火線零線L，還對溫度汽車繼電器的電加熱器H給予工作標準電壓。
關好洗衣機門，按壓運行鍵后，CPUj導出數據信號使電動門鎖內的PTC元器件接入，加溫電阻帶將機防盜鎖住，門電源開關接入，開關電源火線零線L經門電源開關再度連接控制器，變成控制器上的開關電源火線零線L’，L’為串勵電動機M、進水閥EV、排污泵P、臭氧消毒機O3給予工作標準電壓。
2．滲水電源電路
洗衣機程序流程運行后，CPU導出數據信號給三頭進水閥EV、三水位開關L3和數碼科技表明板DB(DB顯示清洗時間)，L3的常閉點合閉，洗衣機逐漸滲水。假如客戶選用了預洗，則CPU導出數據信號使進水閥V1電源電路上的雙向可控硅關斷，V1打開滲水，不然是進水閥V3打開滲水。水位線做到標準后，三水位開關L3的常閉點斷掉，CPU接受到L3常閉點斷掉數據信號后，即終止對進水閥EV的操縱數據信號導出，EV因相對應可控硅截至而關閉電源關掉，洗衣機終止滲水。
3．加溫清洗電源電路
洗衣機終止滲水后，CPU導出數據信號，使串勵電動機M電源電路上的雙向可控硅開啟關斷，電源電壓L’加進M上，M得電工作中。CPU數據信號還使溫度汽車繼電器得電吸引住，接入電加熱器H，洗衣機進到邊加溫邊清洗的運行情況。溫度感應器NTC檢驗加溫溫度，當溫度做到額定值后，CPU導出數據信號使溫度汽車繼電器關閉電源釋放出來，電加熱器H電源電路被斷開，H終止加溫，洗衣機進到獨立清洗情況。
串勵電動機M工作中時，由汽車繼電器操縱轉為，由與電動機同步電機同軸線推動的變速發電機組T檢驗轉速比，由CPU操縱雙向可控硅的導通角，調節M兩邊的工作電壓，使M工作中在設置轉速比上。
4．排水管道電源電路
清洗程序流程完畢后，CPU發信號給水排水電源電路上的雙向可控硅，使排水管道電源電路接入，排污泵P獲得電源電壓L’，P開始工作，洗衣機進到邊排水管道邊清洗情況。排水管道時間完成后，CPU操縱洗衣機優秀人正中間脫干程序流程，再進到浸洗程序流程。
水位開關L3為三水位開關，除常閉點和常開觸點外，還有一個超水位線接觸點。當因故障造成滲水太多時，超水位線接觸點被接入，使排污泵P運行將太多水清除。
5．浸洗電源電路
當洗衣機正中間脫干程序流程完畢后，CPU發信號使三頭進水閥EV的V2接入，洗衣機逐漸滲水，并將衣物柔順劑沖入清洗筒。水位線做到標準后，三水位開關L3由常閉點接轉于常開觸點，CPU操縱使EV終止滲水，并使串勵電動機M運行，然后是邊排水管道邊浸洗，最終是脫干。依據所挑選的程序流程，較多可以開展4次浸洗。
假如選取了消毒殺菌，當浸洗水位線做到一定髙度后，CPU操縱臭氧消毒機O3開始工作。
6．脫干電源電路
清洗或浸洗程序流程中的排水管道時間完成后，CPU發信號使串勵電動機M接入L’，CPU對于不一樣程序流程自動識別衣服高低不平考量，挑選不一樣轉速比，脫干逐步加速，維持脫干穩定。脫干時間到，CPU傳出終止數據信號，M停止工作。
7．程序流程完畢電源電路

全部程序執行完畢，CPU發信號使電動門鎖的PTC關閉電源，門電源開關被斷掉，與此同時使數碼科技表明板DB顯示“End”，2分鐘后，即可開啟機門，取下衣服。

三、故障維修

該洗衣機具備故障檢驗并全自動警報作用，對于不一樣的故障狀況，以故障編碼E1～E9表明。
1．接入開關電源并運行，洗衣機不工作中，表明編碼E1
(1)門未關緊，再次關好門并輕按運行／暫停鍵。(2)門電源開關部位產生偏移。略微松掉固定不動門電源開關的2個螺絲大門口電源開關部位開展調節。(3)門電源開關線結掉下來或毀壞。卸掉門密封環，查驗接線頭是不是掉下來，若脫落插好就可以。(4)電動門鎖毀壞，需拆換。
2．洗衣機運作環節中表明編碼E2
E2代碼表明水未立即排凈，是排水設備發現異常。
(1)過濾裝置或排水管道阻塞。清除掉過濾裝置上的毛絨；排水管道若有彎曲、擠扁狀況，要給予清除。(2)排污泵故障。設置脫干程序流程并運行，如排污泵有“嗡嗡響”聲，也查驗排污泵腔身體內是不是掉人臟東西(如手帕、錢幣、開卡等)，若有應消除；如排污泵無“嗡嗡響”聲，應拆換排污泵。
3．洗衣機運行沒多久表明編碼E3
表明E3編碼表明在要求時間段內未做到水位線，即CPU未收到水位開關常閉點斷掉的數據信號。
(1)查驗自來水龍頭是不是一切正常打開及壓力是不是一切正常。(2)排水管道部位太低。排水管道要高過洗衣機底端0．6米。(3)進水閥故障。如進水閥有“嗡嗡響”聲及輕度震動，最先扭開進水口，查驗滲水濾網是不是阻塞，如無堵塞，則應拆卸進水口維修閥心一部分。如進水閥無“嗡嗡響”聲，用數字萬用表檢驗進水閥電磁線圈的阻值，如與標準值(約1k)相距非常大，則應拆換進水閥。(4)電腦控制板故障。如進水閥無插電征兆且電阻值一切正常，表明電腦控制板有故障，應維修或拆換。(5)水位開關毀壞。查驗水位開關的布線和管道，有沒有掉下來和三通接頭漏汽狀況。如水位開關內部漏汽，應拆換水位開關。用數字萬用表檢驗水位開關的常閉點，假如水位線已到，常閉點和公共性接觸點仍接入，則水位開關巳壞，也拆換。
4．洗衣機運作環節中表明編碼E4
E4代碼表明發生了滲水太多故障，并做到了三水位開關的超水位線姿勢點。
(1)查驗進水閥關閉電源后能不能關掉，若洗衣機關閉電源后進水閥仍不關掉，則應拆換進水閥；若洗衣機挑選脫干程序流程，運行后進水閥有音并打開，則應維修電腦控制板。(2)檢修水位開關，實際維修內容同第3項之(5)。
5．洗衣機運作環節中表明編碼E5
這表明串勵電動機發生了不運行、啟動慢、運轉乏力、不可以變速等異常狀況。
(1)串勵電動機故障。為分辨是不是電機故障，可以用替換法查驗。電機不運行，應檢測電機插線是不是松動、測同步電機線圈和勵磁調節器繞阻是不是短路、炭刷與電機換向器是不是不觸碰；電機啟動慢、運行乏力應檢驗是不是有電機繞阻局部短路、炭刷與電機換向器接觸不良現象和電機換向器短路故障等故障。(2)電腦控制板故障。如電機不可以變速，應維修或換電腦控制板。
6．電機不旋轉，表明編碼E6
這表明測速發電機發生了故障，CPU接受不上測速發電機的電流數據信號。
(1)測速發電機與電腦控制板壓接欠佳，再次壓接，使之觸碰優良就可以。(2)測速發電機有短路、短路故障故障，可對測速發電機開展維修。不然，應拆換串勵電動機。
7．洗衣機在清洗全過程中表明編碼E7
故障代碼E7表明在要求時間段內溫度沒做到標準值。
(1)電加熱器故障。用數字萬用表測量電加熱器的電阻測量，一切正常阻值約27Ω，如所測數值無窮，則電加熱器短路；如所測值不大，則電加熱器短路故障。電加熱器毀壞后喧拆換。(2)水位開關故障。測量電源插頭X10-1和X10-2中間的電阻測量，若為無窮，而電加熱器的阻值一切正常，表明水位開關的常開觸點沒有接入，應拆換水位開關。
(3)電腦控制板故障。輕按溫度鍵，挑選一定溫度，隨后運行洗衣機，測量電加熱器兩邊的工作電壓，若電加熱器兩邊無220V工作電壓，則應修、換電腦控制板。
8．洗衣機不加溫，表明編碼E8
代碼E8意指溫度感應器毀壞，使CPU檢驗不上溫度數據信號，需拆換溫度感應器，并留意維護其密閉性。
9．洗衣機在運轉環節中表明編碼E9
表明編碼E9表明電腦控制扳上的雙向可控硅發生了故障。用重啟程序流程的方式找到運行終止時所屬的運行情況，分辨出也該接入的電氣設備負荷件，從而分辨出應當關斷的雙向可控硅，在電腦控制板上找到該可控硅，對它進行檢驗，如確損壞，拆換就可以。
