galanzG8023YSL

故障狀況：小編接修一臺galanzG8023YSL-V1微波爐加熱，插上電源線插頭后無復位蜂鳴聲，也無表明、各作用功能鍵失效，但爐內的玻璃轉盤旋轉。
故障維修：以上雖然是無法控制的主要表現，但玻盤旋轉表明整體已插電，故障應在電腦控制板。拆下來電腦控制板，因為顯示屏上下兩行引腳焊在電腦控制板的電焊焊接面，危害了觀查路線邁向和測量及其電焊焊接，因此最好是把顯示屏臨時卸下來，待故障清除后再再裝，實際拆卸方式是：將沾有松脂的多芯銅心線絲或是銅制編制非屏蔽雙絞線，相互配合電鉻鐵，放到顯示屏左側或是右側引腳上漸漸地帶動，引腳上的焊錫絲便被吸后很整潔了，當每一個引腳的焊錫絲都吸完后，就非常容易取下顯示屏。

精確測量電腦控制板的低壓變壓器初、次級線圈，一切正常，然后精確測量微處理器IC1(TMP87PH46N)的 5V配電一切正常，晶振電路引腳19腳為0.5V、21腳為1.9V一切正常，但復位18腳為1V上下異常(以上數據信息是用MF47型表針表測得)。

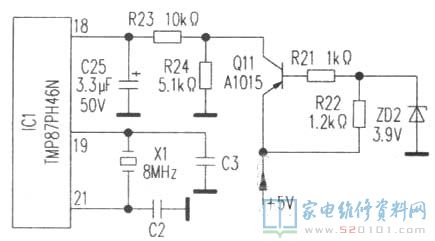

從檢驗的結果剖析，導致整體不運行的緣故該是微處理器的復位出現異常造成，由于復位出現異常，微處理器無法一切正常工作中，不可以對整體執行原本定程序流程和實時控制。復位電源電路參照圖下，精確測量復位電源電路的Q11(A1015)e極其5V、b極為4.9V、c極其1.9V。 e極與b極工作電壓基本上一樣，表明并不是Q11 b-e結短路故障便是穩壓二極管ZD2(3.9V)引路。經進一步查驗，發覺ZD2管體發生一條細裂痕，測其早已引路。拆換ZD2后，微處理器IC1 18腳的復位工作電壓在插電一瞬間由0V→1.5V→4.5V振蕩，當做到4.5V的時候平穩，這時整體恢復過來，故障清除。
