因?yàn)楦窳照{(diào)GC16型電滋爐已發售很多年，現階段正進到保期，此電滋爐具備60℃、140℃、160℃、180℃、240℃五種溫控，10min、20min、30min、60min四個按時和1/3輸出功率、2/3功率、全輸出功率三種火力點操縱，爐灶檢驗、溫度測量及過電流保護、過(欠)壓維護、太熱維護等多種作用。因?yàn)榇穗娮虪t比較經典，合適檢修時做為參照，故下邊簡略詳細介紹其原理與維修方式。
一、電路圖講解剖析
電壓進到后分成雙路：一路經15A全橋整流器，C102(5uF/400V)過濾后得到約300V直流電電壓送進加溫耦合電路。另一路經環形變壓器T101降血壓后獲得三路低電壓溝通交流電壓，在其中一路經D201整流器、C201過濾后獲得約24V直流電電壓，經Q201、ZD201組成的穩壓電源電路后得到18V電壓，做為IC9的工作中開關電源。另一路經D202整流器、C205過濾后得到約20V直流電電壓，再經過Q203、ZD203組成的穩壓電源電路后獲得12V電壓，做為風扇的工作中開關電源。12V電壓再經過R202過流保護降血壓后得到10V上下電壓，做為IC5、IC6及相關的操縱、維護電源電路的工作中開關電源。第三路D203整流器、C207過濾后得到約10V直流電電壓，隨后經Q204、2D204組成的穩壓電源電路后，獲得5V直流電電壓，做為IC1、IC2、IC4等的工作中開關電源。
2.加溫工作中全過程
在插上電源線插頭后，穩壓管后的5V電壓加至IC1 40腳，并根據熱電源開關BW80℃加至IC5—3⑨腳。此外，12V電壓經R3降血壓、ZD2(4V)穩壓管后使IC5—3⑧腳電壓恒為4V，顯而易見Ic5—3輸出端14腳輸出高電平。因?yàn)镮C1④腳外接的校準電容器C3兩邊電壓不可以基因突變，因此在接入開關電源一瞬間，IC1④腳為低電平，使IC1內全部程序流程得到校準。接著IC1④腳電位升高至5V上下，電滋爐進到工作中提前準備情況。這時IC1 32腳(圖內P15)輸出低電平，指示燈照亮(因Q3這時已關斷)，表明電源已接通。若這時在電滋爐上已置放了符合規定的炒鍋，再按住“開關電源”電源開關K1，則IC1 31腳(P14)輸出低電平，加溫顯示燈照亮，表明進到加溫情況。
順帶強調：在插上電源線插頭后，電壓經環形變壓器T101直流變壓器(從D203正級引出來)，經R501、R502分壓后加至IC5—4正相端11腳，在交流電流正半周全來的時候，二極管D204截至，11腳脈沖信號超過⑩腳脈沖信號(V10=0)，故輸出端13腳輸出高電平。在交流電流負半周全來的時候，IC5—4 11腳脈沖信號低于⑩腳脈沖信號(被D204鉗坐落于-0.7V)，使13腳輸出低電平，這般循環往復。因此在IC5—4的輸出端13腳有50Hz的波形輸出，并被送往IC1⑥腳(/NT端)。單片機設計IC1 33腳(P16)持續輸出下跳差分信號，經IC2—6推動后，經二極管D306抵達電壓比較器IC6-1的正相反輸入端④腳。因?yàn)檎喽刷菽_電位高過④腳電位，故輸出端②腳輸出上跳的高電平單脈沖，再經過R315送往光耦電路IC9①腳，經變大后從⑦腳輸出，使IGBT管關斷，導通時有交替變化的電流量穿過加溫電磁線圈L102，造成約25kHz的高頻率交替變化電磁場，使底鍋造成渦旋發燙，與此同時使L102開展磁場能的儲存。在這段時間，因IC6—3的正相反輸入端⑧腳脈沖信號高過正相輸入端⑨腳脈沖信號，故輸出端14腳輸出低電平。這時10V電壓根據R303(78k)向C301(470pF電池充電，在充電流程中，IC6—1的正相反輸入端④腳產生毛刺波升高電壓，當電位高過正相輸入端⑤腳電位時，輸出端②腳輸出下跳的低電平單脈沖，IC9⑦腳輸出負脈沖，使IGBT管關閉。因此被儲存在加溫電磁線圈L102內部的磁場能向串聯諧振電容器C103(0.2uF/1500V)充放電，既有交變電流穿過發燙電磁線圈L102，一樣造成高頻率轉變電磁場，使底鍋產生渦旋而發燙。此外，促使經R102(130kx2)加至IC6—3⑨腳電位逐漸上升，當高過⑧腳電位時，輸出端14腳輸出高電平。因此C301根據D301、R302迅速充放電。使IC6-1④腳電位迅速降低，當小于⑤腳電位時，輸出端②腳再次輸出高電平，IC9⑦腳又輸出上跳的正單脈沖，IGBT管再次關斷，循環往復，加溫全過程不斷。
當再按住電源開關K1時，IC1 31腳輸出高電平，加溫顯示燈滅掉。此外，IC1 33腳也輸出高電平，使D306截至，造成IC6—1②腳勻速運動輸出低電平，IGBT管一直處在截至情況，電滋爐停止工作。
3.加溫/定溫操縱基本原理
“加溫/定溫”操縱功能鍵為K5，按住該鍵后，加溫顯示燈照亮，表明電滋爐可在升溫模式下挑選烹飪溫度，這時若持續按壓提溫鍵K4，可提升火力點，發光二極管60、.140、160、180、240先后照亮。若再持續按壓減溫鍵K3，可逐漸減少火力點。若這時控制面板上“60”發光二極管亮，表明灶火力點較弱，僅有全輸出功率的1/3。若“240”發光二極管照亮，表明火力點最強，為滿輸出功率。電滋爐火力點(輸出功率)的操縱是由單片機設計Ic1 38(P27)腳、37腳(P26)、36腳(P25)輸出的脈沖信號數據信號操縱四-十線譯碼器控制器IC4的輸入端A2、A2、A0來完成的。IC4的五個輸出端YO—Y4各自相匹配加溫溫度60℃、140℃、160℃、180℃、240℃的設置。如欲挑選180℃溫度烹飪食材時，先按壓K3或K4使“180”燈照亮，這時Ic1 38腳輸出低電平，37、36腳輸出高電平，這時IC4輸入端A2、A1、A0的二進制輸入碼為011，則IC4輸出端Y3端輸出低電平，5V電壓根據R620(100k)、R624(62k)分壓，促使IC5—1正相輸入端⑤腳電壓約為1.9V。在底鍋加溫提溫歷程中，坐落于底鍋陶瓷薄板下邊的負溫度系數溫度傳感器電阻值持續降低，使IC5—1正相反輸入端④腳電位慢慢升高，當?shù)族仠囟壬叩?80℃時，其IC5-1④腳電位超過⑤腳電位，這時②腳輸出跳變成低電平，該低電平經：R610使Q602(2SC945)截至→Q602C極呈高電平，該脈沖信號經D305、R311加至IC6-1正相反輸入端④腳，使輸出端②腳輸出低電平，IGBT管臨時截至，加溫臨時停止。終止加溫后，鍋體溫度逐漸降低，溫度傳感器電阻值回暖，做到某值后，促使IC5—1④腳電位小于⑤腳電位，②腳又跳變成高電平輸出，經R610又促使Q602關斷，C極其低電平，D305再次截至，IC6—1④腳又修復低電平，使②腳輸出高電平，IGBT管再次進到運行狀態，底鍋溫度已逐漸升高，這般循環系統使底鍋溫度相對性勻速運動。對于別的4擋溫度的操縱基本原理與以上基本一致，僅僅使用不一樣電阻值的分壓電阻在IC5—1正相輸入端⑤腳產生不一樣的分壓值罷了，在這里不會再贅述。
4.按時操縱基本原理
電滋爐的運行時間設置是用K2來進行的，該電滋爐一共有10min、20min、30min、60min四種時間挑選，按一次K2表明10min設置，這時“10H”顯示燈照亮，按三次K2表明設置時間為30min，若按壓4次，則表明設置60min，這時“60H”顯示燈照亮。在按時期內，單片機設計IC1根據內部的計數開展記時，但在鍋臨時(數分鐘內)離去電滋爐汽車底盤(如菜炒好后擺盤)期內不時間計算，待鍋再次放回汽車底盤后才再次記時。在按時期內，按時顯示燈會逐漸下降先后滅掉，待記時時間一到，Ic1 37腳(P26)和38腳(P27)與此同時輸出高電平，36腳(P25)輸出低電平，相匹配IC4輸入端A2、A1、A0的二進制輸入碼為110，則IC4輸出端Y6端輸出低電平(其他均為高電平)，該低電平一是通過D1和R627、R620分壓使IC5-1正相輸入端⑤腳為低電平(約0V)→輸出端②腳輸出低電平→Q602截至→Q602 c極高電平→IC6-1④腳高電平→IC6—1②腳低電平→IGBT管停止工作，加溫完畢。二是通過D2使Q703截至，造成風扇因跳停而終止運行，而在電滋爐工作中時，IC4⑦腳Y6端輸出高電平，該高電平使D2截至，Q703關斷，風扇得電工作中，將電滋爐外界強冷空氣吸進機內，再?gòu)呐棚L(fēng)系統口排出來機內暖空氣，做到冷卻目地。
5.火力點調節基本原理
該電滋爐的火力點(輸出功率)操縱是由IC26-1②腳輸出的高電平單脈沖的間距來調節的，它與電滋爐火力點(輸出功率)正相關，而IC6-1②腳輸出的高電平脈沖寬度與它輸入端④、⑤腳的較為脈沖信號相關。一般來說，當電路元件主要參數一定之后，其IC6—1④腳電壓的升高直線斜率是一定的。因此，若⑤腳與④腳的較為脈沖信號越高，④腳斜波電壓升高至相當于或超出⑤腳電位需要的時間段越長，其②腳輸出的高電平延遲時間就越長，即總寬就會越寬，火力點就越強。
由電路原理圖可看得出：IC6-1⑤腳脈沖信號多少在于IC26—2①腳的輸出脈沖信號，當①腳為高電平時Ic6—1⑤腳電壓為6.2V上下，其②腳輸出低電平，電滋爐停止工作。當①腳為低電平時，IC6—1⑤腳為6.6V，其②腳輸出高電平。⑤腳與④腳的電壓差越大，使④腳斜波電壓升高到一定值所需時間便會更長，IC26—2①腳輸出的低電平總寬越寬，火力點就越強。殊不知IC2①腳輸出的低電平總寬又與它的負相輸入端⑥腳(來源于單片機設計IC1火力點操縱端22、23，24腳)的輸入脈沖信號相關，假如根據火力點設置鍵K4或K3設定的氣溫越高，IC6—2⑥腳獲得的高電平值就越高，①腳輸出的低電平總寬也就越寬，故IC6-1②輸出的高電平寬度具體是與單片機設計IC1的火力點設置正相關的。
6.炒鍋檢驗基本原理
炒鍋檢驗的標準比照數據信號已儲存在IC1中，電壓電壓比較器IC6—3的輸入端⑧、⑨腳持續對加溫電磁線圈L102兩邊送過來的電壓數據信號開展檢驗與較為。當炒鍋一切正常且置放適合時，IC6—3⑨腳的輸入電壓較小，相對應14腳輸出的低電平總寬窄小，該脈沖信號經R12加至Q1基極變大后送至單片機設計IC1①腳，由內部做出分辨，并被確認為一切正常。這時IC1 34腳(P17)輸出低電平，此低電平不可以使D302、D303關斷，故電滋爐保持再次加溫情況不會改變，與此同時加溫顯示燈也仍舊照亮。相反，當炒鍋異常或沒有鍋或置放不適合時，IC6—3 14腳輸出的低電平總寬較寬，被Q1變大后加至IC1①腳的延遲時間相對性較長，因此內部經較為后，從Ic1 34腳(P17)輸出高電平。該高電平經IC2—5變大后根據D302、D303使IC6-1④腳最后成高電平(這時IC6-1⑤腳電位約為6v)，④腳電壓超過⑤腳電壓，故Ic26—1②腳輸出低電平，IGBT管截至，電滋爐終止加溫，且加熱顯示燈滅掉。
7.維護電路圖講解
(1)過電壓保護
過壓保護電源電路關鍵由IC6—4和有關元器件構成。當電壓輸入電壓達250V以上時，經整流器后加進IGBT管D極電壓可能超出340V，此電壓經R105、R317分壓后使加至IC6—4正相反輸入端⑩腳電壓將超出正相輸入端設定的9V標準電壓，因此輸出端13腳輸出低電平，導致c302經R324快速充放電，造成IC6—1正相輸入端⑤腳電位降至小于IC6-1正相反輸入端④腳電位，其②腳輸出低電平→Ic9⑦腳無輸出→IGBT管截至→電滋爐停止工作。
(2)欠壓
當電壓輸入電壓小于150V時，可能造成穩壓管5V電壓降到4V下列，因此加至Ic5—3正相輸入端⑨腳電壓小于4V，即低于負相輸入端設置的4v標準電壓，造成輸出端14腳輸出低電平，即IC1④腳為低電平，導致內部程序流程校準，此外IC5—3 14腳輸出低電平，還經IC2—3變大后送至Ic6-1②腳，使電磁爐終止加熱而再次進到籌備情況。
(3)過電流保護
過流保護電路關鍵由電壓互感器T102和IC6—2及有關元器件構成。在一切正常工作情況下，電壓互感器T102的次級繞組的磁感應電壓是較低的，即IC6—2⑦腳電壓是小于⑥腳電壓的，因此輸出端①腳輸出的是低電平，電磁爐一切正常工作中。當發生過電流，例如續流管D01穿透或IGBT管擊穿而造成過電流時，T102的次級繞組的磁感應電壓可能上升很多，此電壓經D401整流器，R402、VR401、R403分壓后加至Ic6—2正榪鍵入端⑦腳的電壓值可能超過正相反鍵入端⑥腳電壓，因此Ic6—2①腳輸出高電平，使Q301飽和狀態關斷，IC6-1正相鍵入端⑤腳電壓小于正相反鍵入端④腳電壓，導致②腳輸出低電平，電磁爐停止工作。
VR401為過電流保護姿勢設置電阻器，在圖下中斷路器往上漲時姿勢電流量減少，相反則擴大。
(4)灶面太熱維護
當因空燒或鍋原水燒干造成灶盤溫度超出300℃時，安裝在灶盤底端的熱過載保護器BW80℃的常閉點將斷掉，使電壓電壓比較器IC5—3正相鍵入端⑨腳與5V開關電源的聯接斷掉，則⑨腳電位差變成低電平且小于正相反鍵入端⑧腳電壓。因此Ic5—3輸出端14腳輸出低電平，單片機設計IC1校準端④腳由于低電平而使內部工作中程序流程再次校準(同欠壓)，加熱終止，電磁爐得到維護。
當保護電路姿勢后，務必先故障檢測，隨后再按K1、K5等功能鍵，使電磁爐再次修復加熱工作中。
1.通電后不可以加熱且指示燈沒亮
發生本常見故障最先應查驗鍵入開關電源是不是一切正常，若正常，應查T102初中級任一端子有沒有300V直流電電壓。如沒有，應查開關電源鍵入10A保險絲管是不是融斷。如熔斷，應考慮到整流器全橋是不是有一臂穿透、耦合電容C102或續流二極管D01或IGBT管是不是穿透。如IGBT管擊穿，應主要查驗串聯諧振電容器C103是不是走電或失容(實踐經驗證明它非常容易毀壞，它損壞后會造成IGBT管和整流器全橋穿透性毀壞)。務必強調：IGBT管毀壞后，規定更換的IGBT管的極限主要參數Vdso≥1500V，Pdm≥100W、Idm≥10A。若熔斷絲一切正常且整流器后的300V電壓一切正常，就應查驗低電壓直流電5V、10V、12V、18V等是不是一切正常。若低電壓直流電電壓一切正常，就應查驗在插上電源線插頭后單片機設計ICl開關電源端40腳和校準端④腳電壓，通常情況下④腳5V電壓應比40腳所加的5V電壓落后3～10ms才抵達，僅有那樣校準才合理。這時IC1 32腳輸出低電平，指示燈才可以照亮。因而，C3若失容或走電，可能使IC1不可以一切正常校準，進而發生以上常見故障狀況。實踐活動表明，若單片機設計地理位置的包裝印刷電路板遭廚房油煙和水蒸氣等的環境污染，也會造成電磁爐發生以上常見故障。這時用工業乙醇清理和干燥后試
機，常見故障應清除。
2.通電后不可以加熱，但指示燈照亮
發生這樣的常見故障關鍵查驗加熱電路的開關電源和加熱電路有關元器件，例如查驗加熱通道元器件L102是不是引路、C103是不是穿透，IGBT管是不是發生引路性毀壞、推動電路IC9是不是毀壞(可依靠數字示波器觀查鍵入端①腳和輸出端⑦腳的波形單脈沖是不是合適來分辨)、IC6-1②腳是不是有上跳的高電平脈沖輸出、鋸齒狀波產生器電路中的C301、R303、IC6—3是不是一切正常。實踐活動表明，IC6(LM339)非常容易毀壞，可以用替換法開展查驗。在這里還需要提示一下：維護電路姿勢(含維護電路元器件毀壞所致使的誤維護)也會致使不加熱而指示燈照亮的狀況。因而別忘記依據維護電路基本原理，斷掉有關的維護電路操縱接線端子，解除保護，觀查電磁爐能不能修復加熱。若能恢復，表明是維護電路姿勢，應依據斷掉接線端子，確定有哪些維護，隨后查出來常見故障點，使故障清除。
3.加熱輸出功率不足
這種情況就是指即使將火力點調至較大240，但加熱輸出功率卻仍較小，使加熱食材時間大大的增加。發生這種情況應首要查驗 300V電壓是不是一切正常。如稍低，應查電壓整流器全橋是不是有一只特性欠佳(例如正、反方向電阻器之差減少)、耦合電容C102是不是失容或比較嚴重走電。若一切正常，再查驗串聯諧振電容器C103是不是走電或特性變劣(正切值耗損擴大)，要用替換法查驗。假如以上查驗均未出現異常，就應查驗火力點調節一部分電路，也就是查IC6-1、IC6—2配電端5V電壓及其兩者的外部元器件是不是一切正常，例如Ic6—2⑦腳外接過電流保護調節電阻器斷路器引路，均會使加熱電流量不可以擴大，不然將使過電流保護電路姿勢，造成電磁爐只有在小輸出功率(小電流量)下工作中。因維護電路姿勢后電磁爐不會再加熱，因此這樣的事情非常容易分辨。次之，假如場效應管IC6特性欠佳或部分毀壞，也會造成本常見故障情況的產生，可以用替換法給予確定。
一、電路圖講解剖析

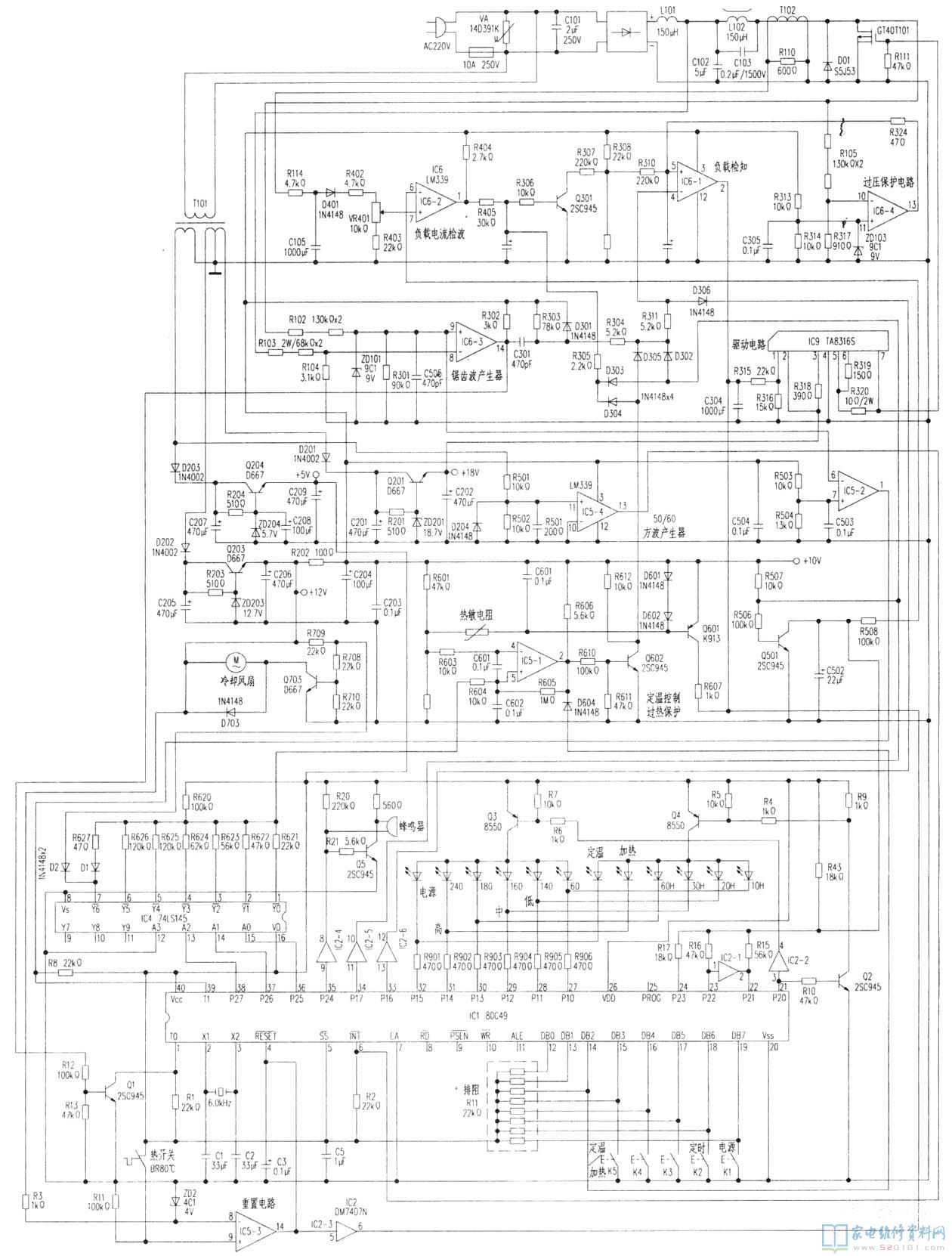

該電滋爐電電路原理圖見圖下，關鍵由單片機設計IC1(80C49)、髙壓型六緩存控制器IC2(DM7407N)、四～十線譯碼器控制器IC4(74LS145)、四電壓電壓比較器IC5、IC6(LM339，共二只)、變大光耦電路及IC9(TA8316S)等構成。
電壓進到后分成雙路：一路經15A全橋整流器，C102(5uF/400V)過濾后得到約300V直流電電壓送進加溫耦合電路。另一路經環形變壓器T101降血壓后獲得三路低電壓溝通交流電壓，在其中一路經D201整流器、C201過濾后獲得約24V直流電電壓，經Q201、ZD201組成的穩壓電源電路后得到18V電壓，做為IC9的工作中開關電源。另一路經D202整流器、C205過濾后得到約20V直流電電壓，再經過Q203、ZD203組成的穩壓電源電路后獲得12V電壓，做為風扇的工作中開關電源。12V電壓再經過R202過流保護降血壓后得到10V上下電壓，做為IC5、IC6及相關的操縱、維護電源電路的工作中開關電源。第三路D203整流器、C207過濾后得到約10V直流電電壓，隨后經Q204、2D204組成的穩壓電源電路后，獲得5V直流電電壓，做為IC1、IC2、IC4等的工作中開關電源。
2.加溫工作中全過程
在插上電源線插頭后，穩壓管后的5V電壓加至IC1 40腳，并根據熱電源開關BW80℃加至IC5—3⑨腳。此外，12V電壓經R3降血壓、ZD2(4V)穩壓管后使IC5—3⑧腳電壓恒為4V，顯而易見Ic5—3輸出端14腳輸出高電平。因?yàn)镮C1④腳外接的校準電容器C3兩邊電壓不可以基因突變，因此在接入開關電源一瞬間，IC1④腳為低電平，使IC1內全部程序流程得到校準。接著IC1④腳電位升高至5V上下，電滋爐進到工作中提前準備情況。這時IC1 32腳(圖內P15)輸出低電平，指示燈照亮(因Q3這時已關斷)，表明電源已接通。若這時在電滋爐上已置放了符合規定的炒鍋，再按住“開關電源”電源開關K1，則IC1 31腳(P14)輸出低電平，加溫顯示燈照亮，表明進到加溫情況。
順帶強調：在插上電源線插頭后，電壓經環形變壓器T101直流變壓器(從D203正級引出來)，經R501、R502分壓后加至IC5—4正相端11腳，在交流電流正半周全來的時候，二極管D204截至，11腳脈沖信號超過⑩腳脈沖信號(V10=0)，故輸出端13腳輸出高電平。在交流電流負半周全來的時候，IC5—4 11腳脈沖信號低于⑩腳脈沖信號(被D204鉗坐落于-0.7V)，使13腳輸出低電平，這般循環往復。因此在IC5—4的輸出端13腳有50Hz的波形輸出，并被送往IC1⑥腳(/NT端)。單片機設計IC1 33腳(P16)持續輸出下跳差分信號，經IC2—6推動后，經二極管D306抵達電壓比較器IC6-1的正相反輸入端④腳。因?yàn)檎喽刷菽_電位高過④腳電位，故輸出端②腳輸出上跳的高電平單脈沖，再經過R315送往光耦電路IC9①腳，經變大后從⑦腳輸出，使IGBT管關斷，導通時有交替變化的電流量穿過加溫電磁線圈L102，造成約25kHz的高頻率交替變化電磁場，使底鍋造成渦旋發燙，與此同時使L102開展磁場能的儲存。在這段時間，因IC6—3的正相反輸入端⑧腳脈沖信號高過正相輸入端⑨腳脈沖信號，故輸出端14腳輸出低電平。這時10V電壓根據R303(78k)向C301(470pF電池充電，在充電流程中，IC6—1的正相反輸入端④腳產生毛刺波升高電壓，當電位高過正相輸入端⑤腳電位時，輸出端②腳輸出下跳的低電平單脈沖，IC9⑦腳輸出負脈沖，使IGBT管關閉。因此被儲存在加溫電磁線圈L102內部的磁場能向串聯諧振電容器C103(0.2uF/1500V)充放電，既有交變電流穿過發燙電磁線圈L102，一樣造成高頻率轉變電磁場，使底鍋產生渦旋而發燙。此外，促使經R102(130kx2)加至IC6—3⑨腳電位逐漸上升，當高過⑧腳電位時，輸出端14腳輸出高電平。因此C301根據D301、R302迅速充放電。使IC6-1④腳電位迅速降低，當小于⑤腳電位時，輸出端②腳再次輸出高電平，IC9⑦腳又輸出上跳的正單脈沖，IGBT管再次關斷，循環往復，加溫全過程不斷。
當再按住電源開關K1時，IC1 31腳輸出高電平，加溫顯示燈滅掉。此外，IC1 33腳也輸出高電平，使D306截至，造成IC6—1②腳勻速運動輸出低電平，IGBT管一直處在截至情況，電滋爐停止工作。
3.加溫/定溫操縱基本原理
“加溫/定溫”操縱功能鍵為K5，按住該鍵后，加溫顯示燈照亮，表明電滋爐可在升溫模式下挑選烹飪溫度，這時若持續按壓提溫鍵K4，可提升火力點，發光二極管60、.140、160、180、240先后照亮。若再持續按壓減溫鍵K3，可逐漸減少火力點。若這時控制面板上“60”發光二極管亮，表明灶火力點較弱，僅有全輸出功率的1/3。若“240”發光二極管照亮，表明火力點最強，為滿輸出功率。電滋爐火力點(輸出功率)的操縱是由單片機設計Ic1 38(P27)腳、37腳(P26)、36腳(P25)輸出的脈沖信號數據信號操縱四-十線譯碼器控制器IC4的輸入端A2、A2、A0來完成的。IC4的五個輸出端YO—Y4各自相匹配加溫溫度60℃、140℃、160℃、180℃、240℃的設置。如欲挑選180℃溫度烹飪食材時，先按壓K3或K4使“180”燈照亮，這時Ic1 38腳輸出低電平，37、36腳輸出高電平，這時IC4輸入端A2、A1、A0的二進制輸入碼為011，則IC4輸出端Y3端輸出低電平，5V電壓根據R620(100k)、R624(62k)分壓，促使IC5—1正相輸入端⑤腳電壓約為1.9V。在底鍋加溫提溫歷程中，坐落于底鍋陶瓷薄板下邊的負溫度系數溫度傳感器電阻值持續降低，使IC5—1正相反輸入端④腳電位慢慢升高，當?shù)族仠囟壬叩?80℃時，其IC5-1④腳電位超過⑤腳電位，這時②腳輸出跳變成低電平，該低電平經：R610使Q602(2SC945)截至→Q602C極呈高電平，該脈沖信號經D305、R311加至IC6-1正相反輸入端④腳，使輸出端②腳輸出低電平，IGBT管臨時截至，加溫臨時停止。終止加溫后，鍋體溫度逐漸降低，溫度傳感器電阻值回暖，做到某值后，促使IC5—1④腳電位小于⑤腳電位，②腳又跳變成高電平輸出，經R610又促使Q602關斷，C極其低電平，D305再次截至，IC6—1④腳又修復低電平，使②腳輸出高電平，IGBT管再次進到運行狀態，底鍋溫度已逐漸升高，這般循環系統使底鍋溫度相對性勻速運動。對于別的4擋溫度的操縱基本原理與以上基本一致，僅僅使用不一樣電阻值的分壓電阻在IC5—1正相輸入端⑤腳產生不一樣的分壓值罷了，在這里不會再贅述。
4.按時操縱基本原理
電滋爐的運行時間設置是用K2來進行的，該電滋爐一共有10min、20min、30min、60min四種時間挑選，按一次K2表明10min設置，這時“10H”顯示燈照亮，按三次K2表明設置時間為30min，若按壓4次，則表明設置60min，這時“60H”顯示燈照亮。在按時期內，單片機設計IC1根據內部的計數開展記時，但在鍋臨時(數分鐘內)離去電滋爐汽車底盤(如菜炒好后擺盤)期內不時間計算，待鍋再次放回汽車底盤后才再次記時。在按時期內，按時顯示燈會逐漸下降先后滅掉，待記時時間一到，Ic1 37腳(P26)和38腳(P27)與此同時輸出高電平，36腳(P25)輸出低電平，相匹配IC4輸入端A2、A1、A0的二進制輸入碼為110，則IC4輸出端Y6端輸出低電平(其他均為高電平)，該低電平一是通過D1和R627、R620分壓使IC5-1正相輸入端⑤腳為低電平(約0V)→輸出端②腳輸出低電平→Q602截至→Q602 c極高電平→IC6-1④腳高電平→IC6—1②腳低電平→IGBT管停止工作，加溫完畢。二是通過D2使Q703截至，造成風扇因跳停而終止運行，而在電滋爐工作中時，IC4⑦腳Y6端輸出高電平，該高電平使D2截至，Q703關斷，風扇得電工作中，將電滋爐外界強冷空氣吸進機內，再?gòu)呐棚L(fēng)系統口排出來機內暖空氣，做到冷卻目地。
5.火力點調節基本原理
該電滋爐的火力點(輸出功率)操縱是由IC26-1②腳輸出的高電平單脈沖的間距來調節的，它與電滋爐火力點(輸出功率)正相關，而IC6-1②腳輸出的高電平脈沖寬度與它輸入端④、⑤腳的較為脈沖信號相關。一般來說，當電路元件主要參數一定之后，其IC6—1④腳電壓的升高直線斜率是一定的。因此，若⑤腳與④腳的較為脈沖信號越高，④腳斜波電壓升高至相當于或超出⑤腳電位需要的時間段越長，其②腳輸出的高電平延遲時間就越長，即總寬就會越寬，火力點就越強。
由電路原理圖可看得出：IC6-1⑤腳脈沖信號多少在于IC26—2①腳的輸出脈沖信號，當①腳為高電平時Ic6—1⑤腳電壓為6.2V上下，其②腳輸出低電平，電滋爐停止工作。當①腳為低電平時，IC6—1⑤腳為6.6V，其②腳輸出高電平。⑤腳與④腳的電壓差越大，使④腳斜波電壓升高到一定值所需時間便會更長，IC26—2①腳輸出的低電平總寬越寬，火力點就越強。殊不知IC2①腳輸出的低電平總寬又與它的負相輸入端⑥腳(來源于單片機設計IC1火力點操縱端22、23，24腳)的輸入脈沖信號相關，假如根據火力點設置鍵K4或K3設定的氣溫越高，IC6—2⑥腳獲得的高電平值就越高，①腳輸出的低電平總寬也就越寬，故IC6-1②輸出的高電平寬度具體是與單片機設計IC1的火力點設置正相關的。
6.炒鍋檢驗基本原理
炒鍋檢驗的標準比照數據信號已儲存在IC1中，電壓電壓比較器IC6—3的輸入端⑧、⑨腳持續對加溫電磁線圈L102兩邊送過來的電壓數據信號開展檢驗與較為。當炒鍋一切正常且置放適合時，IC6—3⑨腳的輸入電壓較小，相對應14腳輸出的低電平總寬窄小，該脈沖信號經R12加至Q1基極變大后送至單片機設計IC1①腳，由內部做出分辨，并被確認為一切正常。這時IC1 34腳(P17)輸出低電平，此低電平不可以使D302、D303關斷，故電滋爐保持再次加溫情況不會改變，與此同時加溫顯示燈也仍舊照亮。相反，當炒鍋異常或沒有鍋或置放不適合時，IC6—3 14腳輸出的低電平總寬較寬，被Q1變大后加至IC1①腳的延遲時間相對性較長，因此內部經較為后，從Ic1 34腳(P17)輸出高電平。該高電平經IC2—5變大后根據D302、D303使IC6-1④腳最后成高電平(這時IC6-1⑤腳電位約為6v)，④腳電壓超過⑤腳電壓，故Ic26—1②腳輸出低電平，IGBT管截至，電滋爐終止加溫，且加熱顯示燈滅掉。
7.維護電路圖講解
(1)過電壓保護
過壓保護電源電路關鍵由IC6—4和有關元器件構成。當電壓輸入電壓達250V以上時，經整流器后加進IGBT管D極電壓可能超出340V，此電壓經R105、R317分壓后使加至IC6—4正相反輸入端⑩腳電壓將超出正相輸入端設定的9V標準電壓，因此輸出端13腳輸出低電平，導致c302經R324快速充放電，造成IC6—1正相輸入端⑤腳電位降至小于IC6-1正相反輸入端④腳電位，其②腳輸出低電平→Ic9⑦腳無輸出→IGBT管截至→電滋爐停止工作。
(2)欠壓
當電壓輸入電壓小于150V時，可能造成穩壓管5V電壓降到4V下列，因此加至Ic5—3正相輸入端⑨腳電壓小于4V，即低于負相輸入端設置的4v標準電壓，造成輸出端14腳輸出低電平，即IC1④腳為低電平，導致內部程序流程校準，此外IC5—3 14腳輸出低電平，還經IC2—3變大后送至Ic6-1②腳，使電磁爐終止加熱而再次進到籌備情況。
(3)過電流保護
過流保護電路關鍵由電壓互感器T102和IC6—2及有關元器件構成。在一切正常工作情況下，電壓互感器T102的次級繞組的磁感應電壓是較低的，即IC6—2⑦腳電壓是小于⑥腳電壓的，因此輸出端①腳輸出的是低電平，電磁爐一切正常工作中。當發生過電流，例如續流管D01穿透或IGBT管擊穿而造成過電流時，T102的次級繞組的磁感應電壓可能上升很多，此電壓經D401整流器，R402、VR401、R403分壓后加至Ic6—2正榪鍵入端⑦腳的電壓值可能超過正相反鍵入端⑥腳電壓，因此Ic6—2①腳輸出高電平，使Q301飽和狀態關斷，IC6-1正相鍵入端⑤腳電壓小于正相反鍵入端④腳電壓，導致②腳輸出低電平，電磁爐停止工作。
VR401為過電流保護姿勢設置電阻器，在圖下中斷路器往上漲時姿勢電流量減少，相反則擴大。
(4)灶面太熱維護
當因空燒或鍋原水燒干造成灶盤溫度超出300℃時，安裝在灶盤底端的熱過載保護器BW80℃的常閉點將斷掉，使電壓電壓比較器IC5—3正相鍵入端⑨腳與5V開關電源的聯接斷掉，則⑨腳電位差變成低電平且小于正相反鍵入端⑧腳電壓。因此Ic5—3輸出端14腳輸出低電平，單片機設計IC1校準端④腳由于低電平而使內部工作中程序流程再次校準(同欠壓)，加熱終止，電磁爐得到維護。
當保護電路姿勢后，務必先故障檢測，隨后再按K1、K5等功能鍵，使電磁爐再次修復加熱工作中。
二、常見故障維修
該電磁爐的常見問題關鍵有下面好多個：1.通電后不可以加熱且指示燈沒亮
發生本常見故障最先應查驗鍵入開關電源是不是一切正常，若正常，應查T102初中級任一端子有沒有300V直流電電壓。如沒有，應查開關電源鍵入10A保險絲管是不是融斷。如熔斷，應考慮到整流器全橋是不是有一臂穿透、耦合電容C102或續流二極管D01或IGBT管是不是穿透。如IGBT管擊穿，應主要查驗串聯諧振電容器C103是不是走電或失容(實踐經驗證明它非常容易毀壞，它損壞后會造成IGBT管和整流器全橋穿透性毀壞)。務必強調：IGBT管毀壞后，規定更換的IGBT管的極限主要參數Vdso≥1500V，Pdm≥100W、Idm≥10A。若熔斷絲一切正常且整流器后的300V電壓一切正常，就應查驗低電壓直流電5V、10V、12V、18V等是不是一切正常。若低電壓直流電電壓一切正常，就應查驗在插上電源線插頭后單片機設計ICl開關電源端40腳和校準端④腳電壓，通常情況下④腳5V電壓應比40腳所加的5V電壓落后3～10ms才抵達，僅有那樣校準才合理。這時IC1 32腳輸出低電平，指示燈才可以照亮。因而，C3若失容或走電，可能使IC1不可以一切正常校準，進而發生以上常見故障狀況。實踐活動表明，若單片機設計地理位置的包裝印刷電路板遭廚房油煙和水蒸氣等的環境污染，也會造成電磁爐發生以上常見故障。這時用工業乙醇清理和干燥后試
機，常見故障應清除。
2.通電后不可以加熱，但指示燈照亮
發生這樣的常見故障關鍵查驗加熱電路的開關電源和加熱電路有關元器件，例如查驗加熱通道元器件L102是不是引路、C103是不是穿透，IGBT管是不是發生引路性毀壞、推動電路IC9是不是毀壞(可依靠數字示波器觀查鍵入端①腳和輸出端⑦腳的波形單脈沖是不是合適來分辨)、IC6-1②腳是不是有上跳的高電平脈沖輸出、鋸齒狀波產生器電路中的C301、R303、IC6—3是不是一切正常。實踐活動表明，IC6(LM339)非常容易毀壞，可以用替換法開展查驗。在這里還需要提示一下：維護電路姿勢(含維護電路元器件毀壞所致使的誤維護)也會致使不加熱而指示燈照亮的狀況。因而別忘記依據維護電路基本原理，斷掉有關的維護電路操縱接線端子，解除保護，觀查電磁爐能不能修復加熱。若能恢復，表明是維護電路姿勢，應依據斷掉接線端子，確定有哪些維護，隨后查出來常見故障點，使故障清除。
3.加熱輸出功率不足
這種情況就是指即使將火力點調至較大240，但加熱輸出功率卻仍較小，使加熱食材時間大大的增加。發生這種情況應首要查驗 300V電壓是不是一切正常。如稍低，應查電壓整流器全橋是不是有一只特性欠佳(例如正、反方向電阻器之差減少)、耦合電容C102是不是失容或比較嚴重走電。若一切正常，再查驗串聯諧振電容器C103是不是走電或特性變劣(正切值耗損擴大)，要用替換法查驗。假如以上查驗均未出現異常，就應查驗火力點調節一部分電路，也就是查IC6-1、IC6—2配電端5V電壓及其兩者的外部元器件是不是一切正常，例如Ic6—2⑦腳外接過電流保護調節電阻器斷路器引路，均會使加熱電流量不可以擴大，不然將使過電流保護電路姿勢，造成電磁爐只有在小輸出功率(小電流量)下工作中。因維護電路姿勢后電磁爐不會再加熱，因此這樣的事情非常容易分辨。次之，假如場效應管IC6特性欠佳或部分毀壞，也會造成本常見故障情況的產生，可以用替換法給予確定。
