強排風系統天然氣熱水器

文中小編接修一臺該型號規格的強排風系統天然氣熱水器。常見故障狀況為：開啟花灑出水量時不點火，真空電磁閥不動，但顯示燈亮，風機排風系統一切正常。分辨為高壓脈沖點火總成毀壞。目前市面上很難買到原形號零配件。因此選用一般3V充電電池配電的高壓脈沖點火總成代用后，修復了一切正常工作中。

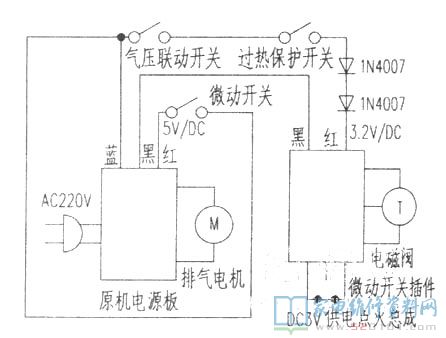

具體方法(見下面的圖)：

1．折除原機高壓脈沖點火總成，保存原機配電一部分；

2．換掉3V充電電池配電點火總成(除掉電池，電源開關線1、3短路，分隔線無需)；

3．充電電池負級接原機連接器黑條(負級)、紅線(正級)經二只1N4007二極管、太熱過載保護器、標準氣壓連動電源開關．引至微動開關的一端，并在這里端引一根線聯接軟件的綠線(操縱排風系統電動機)；微動開關的另一端，引至連接器紅線。原機別的路線沒動。

查驗準確無誤后，插上220V開關電源，開啟花灑，微動開關接入排風扇工作中，標準氣壓連動電源開關接入。經二只二極管降血壓獲得3.2V直流電源(原機配電為5V／DC)太熱過載保護器是開與關的。點火總成工作中，點火真空電磁閥開，整體進到一切正常工作中。
