電滋爐故障多見功率調節電路故障

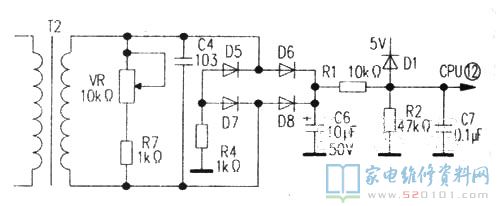

文中創作者依據實體繪制該電滋爐的有關電源電路如下圖所示。過去的維修工作經驗表明，這類故障多見功率調節電路故障，且通常全是因?yàn)楣β收{(diào)節電阻器接觸不良現象而致。

最先對功率調節電阻器開展檢查，但則是一切正常的。下面將圖內全部元器件逐一開展檢查，結果并沒有發覺故障元器件。因此擴張檢查范疇：對溫度控制感應器、大功率取樣電阻、三個電容器(髙壓震蕩、直流電過濾、溝通交流過濾)等開展檢查或代用，但或是未發現問題，維修一時陷入絕境。

理智的實現研究后覺得，該故障歸屬于常見的功率調節電路故障，但該電源電路中全部元器件都查過，唯一沒有去查過的便是電壓互感器。因此懷著試一試的念頭測了一下電壓互感器的次級線圈電阻器，竟然有2k，果真有什么問題，卸下來精確測量確認次級線圈已短路。因此從舊板上拆一個換掉，再調試一切正常。
