美的MCEF197電滋爐無源蜂鳴器

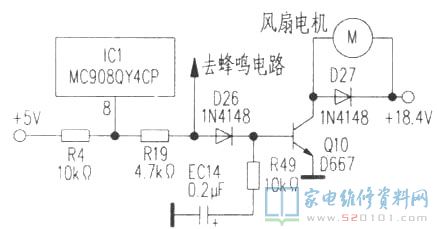

小編接修一臺美的MC-EF197電滋爐無源蜂鳴器傳出“嘟嘟嘟嘟”聲，隨后自動開關機，拆卸設備，核查不轉，機內發熱量排出不來導致升溫過高，維護電源電路姿勢而致。有關電源電路如下圖所示，電磁灶插電后，單片機設計IC1⑧腳導出高電平，經R19、D26加至推動管Q10(D667)的b極而導通， 18.4V開關電源、風扇電機M與Q10組成控制回路，風扇電機運行。待機后，IC1⑧腳再次導出1分鐘高電平后變成0V，Q10截至，風扇電機轉停。維修時，為防止出現意外毀壞，最先卸掉加溫電磁線圈后插電，精確測量 18.4V工作電壓一切正常，再精確測量Q10的b極對地工作電壓0V，一切正常時 0.8V，從而分辨光耦電路有故障。關閉電源后各自查驗該一部分R4、Q10等元器件，發覺R19電阻值無窮(一切正常電阻值4．7k)導致Q10不導通造成上述故障。拆換R19后，插電調試，電磁灶加溫一切正常．故障清除。
