富士寶IH

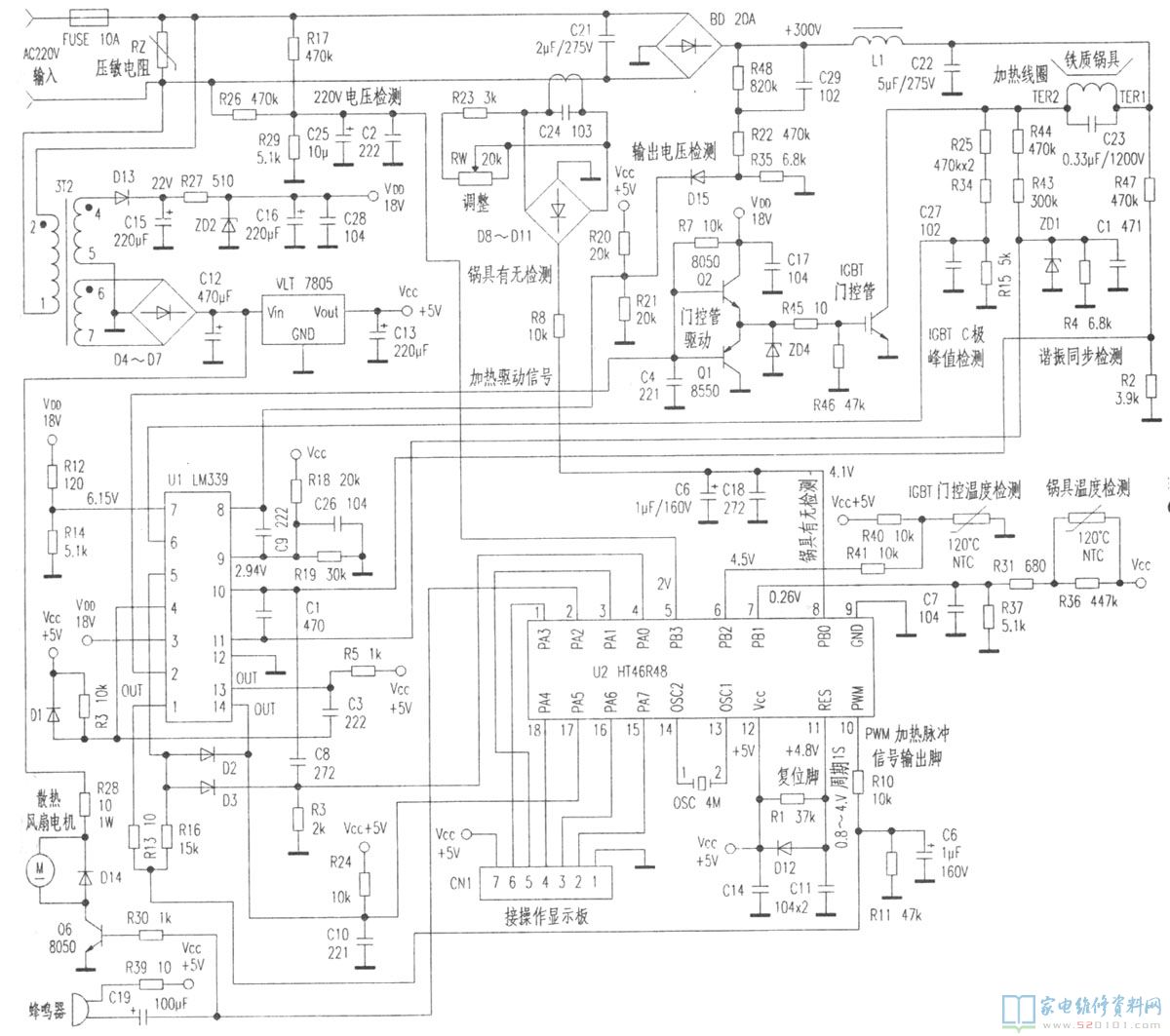

富士寶IH-P190B電磁爐電路選用較為盛行的單片機設計加LM339的方案設計，電路見下面的圖，單片機設計HT46R48從⑩腳導出PWM加熱信號，根據R10、R16等送出去LM339⑤腳，根據內部較為放大儀從②腳導出可控的PWM加熱信號，經Q1，Q2導出促進門控管IGBT工作中。

電路設計方案有很健全的檢驗維護電路，關鍵有下列7種。
一、220V鍵入工作電壓檢驗維護電路
220V交流電流經R17、R26、R29、C25、C2等送入單片機設計⑤腳，當220V交流電流發生過電壓或欠壓保護時，片式機關單位斷PWM加熱單脈沖信號，IGBT停止工作。

二、鍋具備無檢驗維護電路

電壓互感器次級線圈輸出負載電流量傳感器信號經全橋，R8、C6、C18等送入單片機設計⑧腳，當放上炒鍋時，傳感器信號做到?jīng)]時間常數，單片機設計⑩腳導出刪加熱信號。

三、300V直流電輸出電壓檢驗維護電路

經BD整流器后的300V直流電壓經R48、R22、R35、D15等送入LM339⑧腳，當工作電壓過高超出設置(維護)值時，LM339 14腳導出低電頻使D2關斷，旁通掉經R16送入的PWM加熱信號，IGBT停止工作。

四、IGBT門控管C極峰值檢測維護電路

門控管C極的最高值工作電壓經R25、R34、R15、C27等送入LM339⑥腳，那樣，當IGBT的C極最高值工作電壓超出額定值時，LM339①腳導出低電頻根據R13使PWM加熱信號為零，IGBT停止工作。

五、串聯諧振同歩檢驗維護電路

加熱電磁線圈的兩邊TER2和TER1根據R44，R47等元器件送出去LM339 11腳和⑩腳，實時控制信號從LM339 13腳導出，經C3等送入LM339④腳，在IGBT截至?xí)r關閉PWM加熱信號，以維護IGBT管。

六、IGBT門控管溫度測量維護電路

當IGBT溫度過高做到設置的上限制值時，NTC的傳感器信號經R40、R41等元器件送入單片機設計⑥腳，使單片機⑩腳終止導出PWM加熱信號，IGBT停止工作，維護IGBT不被毀壞。

七、炒鍋溫度測量維護電路

當炒鍋溫度過高做到設置的值時，NTC的高電平傳感器信號，經R36、R31、R37、C7等元器件送入單片機設計⑦腳，也使單片機⑩腳終止導出PWM加熱信號，IGBT停止工作。
