開關電源經橋堆D10整流器的工作電壓加至繼電器線圈J1

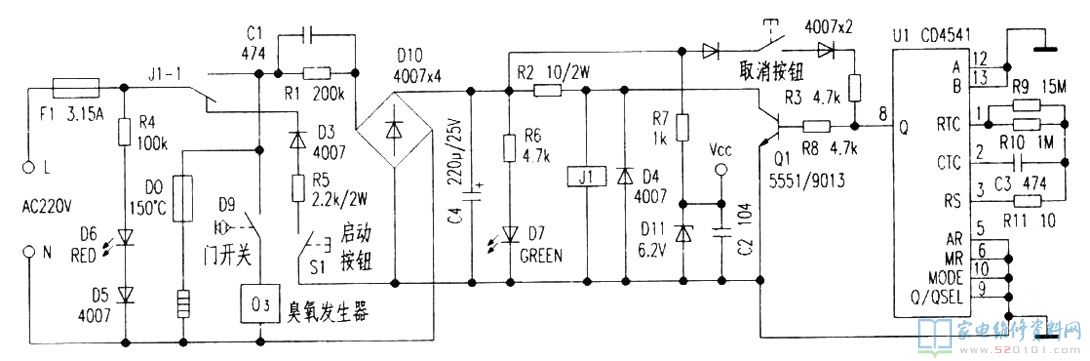

本電路如下圖所示，本圖是依據實體繪制的電路圖，通電后，220V工作電壓L端經熔斷絲、R4、D5、D6照亮指示燈。另一路經繼電器接觸點J1—1的常閉接線端子，D3、R5和啟動鍵S1組成啟動控制回路。這時為待機狀態。

按啟動鍵后，開關電源經橋堆D10整流器的工作電壓加至繼電器線圈J1，繼電器一瞬間吸合，電流量根據繼電器J1-1已合閉的常開始一路經R1、C1阻容電路降血壓，D10整流器，C4過濾再次向繼電器線圈配電，使電路產生鎖緊。另一路經溫度商業保險D0、門電源開關D9向加熱管和臭氧消毒機配電，消毒碗柜進到高溫和臭氧殺菌情況。
圖內CD4541是一塊具備可編按時震蕩電路，電路的⑩腳為工作方式挑選，這里電路工作中在按時情況。若設置的時間已到，IC的⑧腳導出高電平，Q1關斷，短路了繼電器的工作標準電壓，其線圈跳停接觸點斷掉，電路返回待機狀態。
假如在消毒殺菌進行中，客戶要終止加溫，按住“撤消按鍵”向Q1的基極鍵入一個高電平，也可做到IC傳出停止命令的一樣實際效果。
電路中產生問題較多的元器件是R5，因為啟動按鍵使用時間長后，若造成走電乃至觸點煅燒短路，使R5長期工作中在大電流量情況，導致發燙燒毀。凼此，在發生R5燒毀時要應查啟動功能鍵和相應的電路有沒有短路走電狀況，再換下來該電阻器。
