尚朋堂電磁爐選用“穩壓二極管 運放電路 調節三極管”構成的混

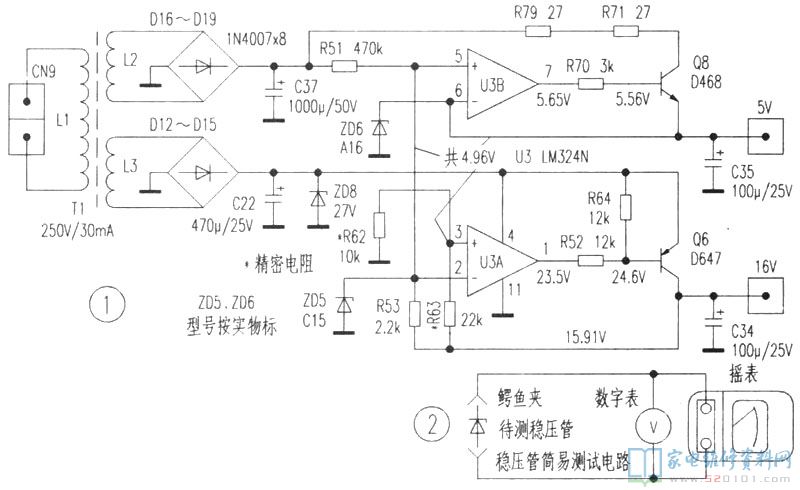

針對電滋爐穩壓電源電路規定輸出一路5V電壓和一路12V(或16V)電壓，為MCU以及控制回路中的IC和三極管配電。穩壓電源電路可以是一體化的三端穩壓元器件，還可以是由“穩壓二極管 調節三極管”構成。尚朋堂電磁爐選用“穩壓二極管 運放電路 調節三極管”構成的混和電源電路，如下圖1所顯示。

一、電路圖講解

1、由ZD5、ZD6、U3B(1/4LM324N)、Q8構成5V穩壓電源電路，其優點是將Q8發射極輸出的5V電壓全意見反饋到U3B正相反鍵入端⑥腳，那樣無論電力網起伏或負荷轉變都能確保5V電壓平穩輸出。由ZD5決策5V電壓的具體輸出值，U3B和Q8出任穩壓，ZD6為協助穩壓。
2、由ZD5、U3A(1/4 LM324N)、Q6構成16V穩壓電源電路，將Q6集電結輸出的16V電壓經R63和R62分壓，加進U3A積分電路鍵入端③腳。要留意，與Q8發射極輸出不一樣，Q6是集電結輸出，它與U3A輸出端①腳呈正相反關聯，因而應將U3A的同相鍵入端③腳當作“反”相鍵入端。同樣，應將U3A的線性鍵入端②腳看作“同”相鍵入端。為確保意見反饋精密度，U3A“反”相鍵入端③腳底R63和R62選用精密電阻。
3、放大電路器U3B、U3A一切正常工作中在線形區，依據基本上剖析規律中“虛短”基礎理論，可以覺得正相反鍵入端電壓與同相鍵入端電壓相同，即U3B的⑤腳和⑥腳電壓相等，并且因為⑥腳相當于5V，因此⑤腳也應相當于5V；同樣，U3A的②腳和③腳電壓相同。再看電源電路中U3B的⑤腳和U3A的②腳是相接的，因而U3A2個鍵入腳也應相當于5V，因此理論上2個放大電路器的⑤、⑥、②、③四個腳“共5V”，具體是在5V上下“共電壓”，如下圖1中“共4．96V”所顯示。四腳“共電壓”是穩壓電源電路一切正常作業的主要標示，不然，放大電路器線形有什么問題。

4、除此之外，Q6集電結輸出的16V經R53過流保護、ZD5穩壓，加進U3A“同”相端②腳(稱②腳為“同”相端，見前邊上述)，與此同時也加進U3B的積分電路端⑤腳，做為U3B和U3A2個放大電路器的一同參照電壓。這兒的ZD5等因此“一手托兩家”，既操縱5V電壓輸出，又控制16V電壓輸出，那樣，雙路輸出不會再是徹底獨立自主的，反而是有一定的程度的相互之間“牽涉”，促使ZD5變成該穩壓電源電路中最重要的元器件。

二、穩壓電源電路的檢修關鍵點
電滋爐出現異常，一般元器件毀壞，代換都找邦企，而ZD5和ZD6的代換卻非同一般，因此關鍵談一談這方面的檢修感受，僅供參考。
1、穩壓管zD6的代換。ZD6穿透后，電滋爐不可以啟動，測5V輸出為0V，而16V輸出不會改變。ZD6型號規格為A16，可以用C5V1ST型穩壓管代換。ZD6的值雖對輸出的5V穩壓值無危害，但穩壓管穩壓值太高低會使Q8負荷加劇發燙，導致電源電路工作中不穩，這時用數字表測L2的整流器電壓(圖1中C37正級)，很有可能降到15V下列。因此要留意ZD6的穩壓值不要太低。
2、穩壓管ZD5的代換。ZD5穿透后，測5V和16V輸出將均為0V。ZD5型號規格為C15，小編曾使用C34、C5、BZ55、1N等型開展代換，均達不上規定．僅有用C15或C5V1SJ型才行。代換ZD5時要關鍵考慮到確保5V輸出精密度，又因5V和16V相互之間有“牽涉”，因此還需要與此同時檢驗16V輸出，使其不必上、下偏移得人比較多。并且，代換ZD5還應留意下列2個問題：
(1)、有時候必須與此同時定期檢查代換ZD5和ZD6，若在安裝使用時因為麻痹大意，將二者的組裝部位搞錯亂了，這時會使5V輸出有0．3～0．5V上升，放大電路器很有可能逐漸發生不“共電壓”，原ZD5部位的那只穩壓管發燙，乃至發燙。
(2)、代換ZD5時，假如未將ZD5焊牢，發生脫焊，這時會發生16V大幅升到26V以上，ZD6快速發燙，除此之外假如ZD6再燒制引路，5V也需要升高至16V。以上狀況均將嚴重危害MCU!因而要留意在ZD5的位子上始終不能發生斷路情況，不然嚴重后果。

三、挑選代換ZD5的方式
因為穩壓管的穩壓值有一定的離散性，另一方面對ZD5穩壓值規定又較為嚴苛，因此解決穩壓管開展檢測，測試電源電路如下圖2所顯示，運用接地搖表傳出的髙壓非常容易將穩壓管穿透，而擊穿電流量卻不大，因此此方法既可靠又便捷，并且也較為精確。
