電滋爐應用標準中要求，一切正常額定電流AC220V工作頻率50Hz，容許在160～250V標準內應用。當電源電壓高、低起伏時，會全自動調節、平穩，以能均衡輸出功率導出；當超過容許范疇時關機自我保護。較全方位的工作電壓維護還能夠具有抗“浪涌保護器”沖擊性的功效。

一、原理概述

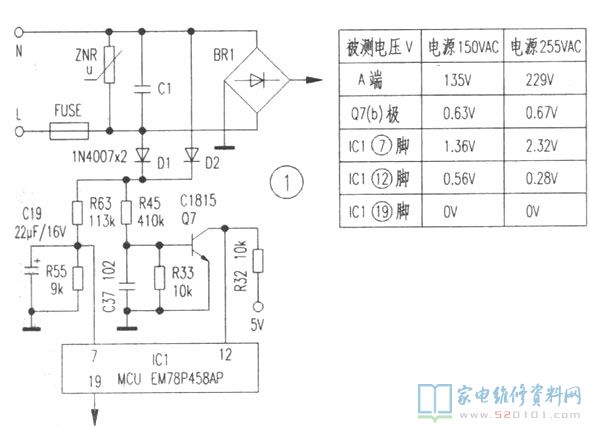

220V電壓電源電壓經D1、D2及BR1整流器全橋內部的半橋整流器后，(注：該電磁爐低電壓一部分選用電源方法配電)分成雙路：一路經R45、R33、C37分壓、過濾、抽樣后送到Q7b極，Q7關斷、Ic1 12腳跳變成低電頻；當電源電壓小于額定值(<160V)時，Q7截至，Ic1 12腳眺變成高電平，19腳便終止導出加溫差分信號。另一路經R63、R55、C19分壓、過濾、抽樣后送到IC1⑦腳，當電源電壓高過額定值(>250V)時，IC1 19腳也終止導出加溫差分信號，關機自我保護。

二、維修方式

維修時要預留一個交流穩壓器，輸出功率不需很大，由于只在“靜態數據”檢測時應用。工作電壓檢測維護線路一切正常時的有關工作電壓值見附注所顯示。維修時提議用數字萬用表測量，且不可隨便變動電路元件的主要參數。若因無代用電阻器而確必須調節時，也應按比率在波動并不大的范疇內遴選。

三、維修案例

一臺該電滋爐，不時產生誤維護關機在產生維護關機時評測電源電壓在一切正常范圍內，剖析將會為工作電壓檢測維護電源電路有常見故障。啟動查驗發覺C19開焊，造成電源電壓在起伏或振蕩時，IC 19腳都是有導出單脈沖而執行維護關機，將C19焊補后常見故障清除。
