佛山市產尚朋堂SC

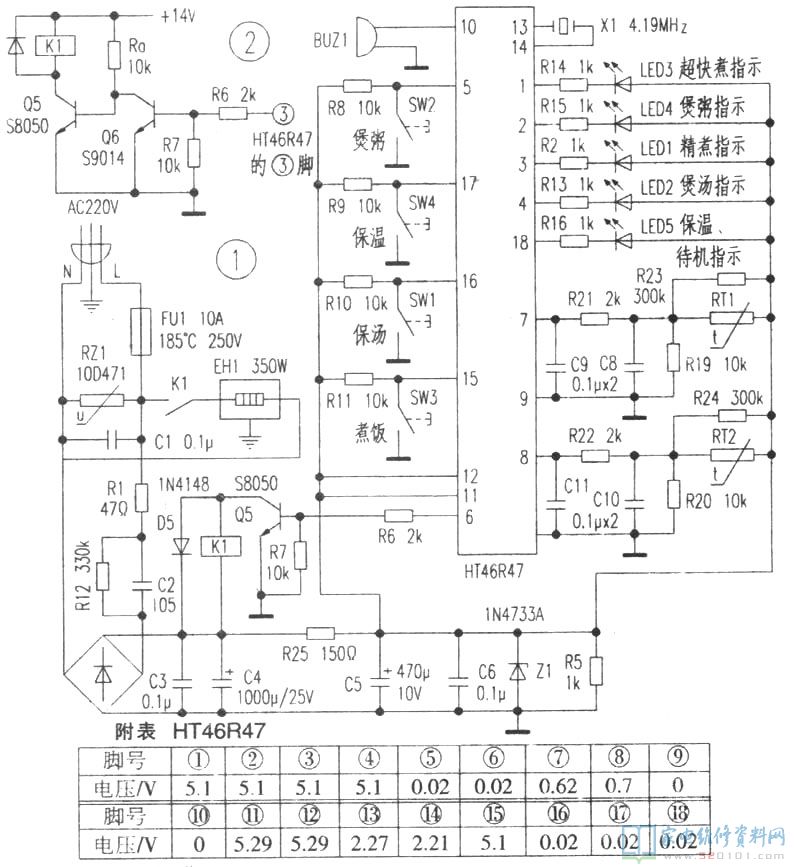

佛山市產尚朋堂SC-1253電飯煲，外型新奇工作中靠譜，選用51單片機操縱。小編在檢修的根基上，依據實體制作出該型電飯煲電路設計圖(如下圖1所顯示)，并在休眠情況下，用DT9205型數字萬用表測出HT46R47集成塊各腳的電壓值見附注，僅作參考。

例1、電飯煲不發熱，隔熱保溫和精煮顯示燈與此同時亮。

插電休眠情況下，用萬用表測量HT46R47集成塊各腳電壓值，除⑧腳為0．17V異常外，別的腳電壓均一切正常，依據電路原理圖剖析，可能是隔熱保溫感應器電阻器RT2毀壞，取下精確測量，電阻值為無窮(一切正常時常溫狀態電阻值應在150—200k中間)，損壞。拆換后，常見故障清除。該電阻器毀壞后，若沒有零配件，可在R24邊上并接一只100k一般電阻器緊急取代，僅僅不可以全自動隔熱保溫，別的作用均無危害。

例2、電飯煲在做飯全過程中，K1一會兒姿勢一會兒不姿勢，水會沒法煮沸。

精煮情況時用萬用表測量HT46R47各腳電壓，發覺⑥腳電壓不穩，別的各腳電壓均一切正常。查驗有關外圍電路，均未出現異常，猜疑是集成塊特性欠佳造成的，拆換后，常見故障消退。之后想一想，該集成塊是部分毀壞，應當也有運用使用價值，因此將它再裝實驗。方式是將毀壞的⑥腳丟掉無需，按圖2方式將汽車繼電器工作中控制回路提升一只電阻器Ra(10k)和提升一只倒相三極管Q6(S9014)，隨后與HT46R47的③腳相連，就可以修復做飯作用。在沒有HT46R47零配件時，可以選用此方法緊急修補。
