拼裝后風扇旋轉一切正常

故障維修：經查該故障系因為排熱風扇工作中欠佳，造成整流管太熱維護姿勢。觀查發覺風扇在加溫運行一瞬間能轉，當電源電壓上升到10V以上時風扇就轉停。查風扇配電控制回路完好無損，分辨為風扇電機故障。拆下來電機，風扇葉片能靈便旋轉無阻礙。用可調穩壓電源配電，當工作電壓上升到10V以上時就被吸起不轉，敲打電機有時候能一切正常旋轉，故疑似無刷電機電機電源電路或電磁線圈有松動或短路故障狀況。

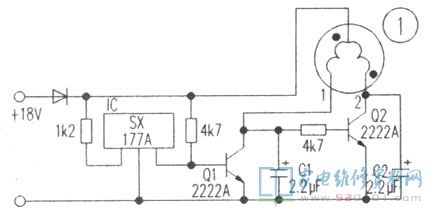

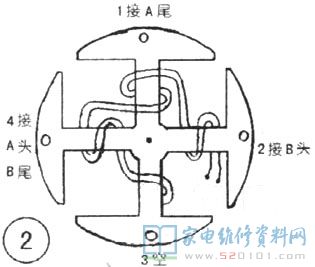

該電機為YHWF-118無刷電機電機(DV18V/0.17A)，電機電源電路見圖1。經查各元器件完好無損，分辨為電機繞組在工作電壓高時有穿透短路故障狀況，造成等效電路不勻導致電機轉子被吸起不轉。因銷售市場上無相對應尺寸的風扇，故決策重繞電機。經對電機電磁線圈繞組的分析后了解(繞組構造如下圖2所顯示)，一共有四個磁極，每一個磁極繞275圈，電纜線徑0.12mm。繞時應留意用一小塊透明膠帶貼在要繞的磁極頂尖處，使絲包線不被變壓器鐵芯劃傷。

絲包線最好用不一樣色調，多線并繞，繞完后按圖2所顯示布線。該電機的運轉趨勢由2個繞組的插電依次順序決策，若翻轉，將1、2端部位互換，就可以正轉。拼裝后風扇旋轉一切正常，裝進電磁爐，工作中一切正常。
