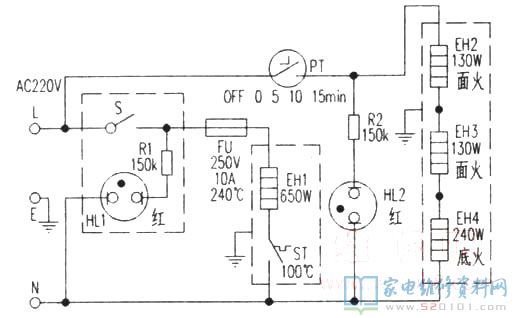

廣東省東莞市產的GD-002三合一早餐吧的構造、主要用途和作用，文中依據實體繪制電路基本原理如下圖所示。

一、電路原理

1、電咖啡機是一種滴漏式電全自動咖啡機，向儲水箱引入要求水流量，將咖啡豆或茶放進布氏漏斗里，隨后將過濾裝置回位。接入開關電源，閉合帶顯示燈的電源總開關S，指示燈HL1亮彩光。電源總開關S、過熱商業保險器FU、U形發熱管EH1(裝在鋁制隔熱保溫盤的U形蒸汽管道底端)與溫度控制器產生控制回路，220V電壓向EH1配電逐漸加熱。因為水槽的水位線高過U形蒸汽管道，水沿著管路注入U形蒸汽管道，處在高溫的發熱管將清煮燒開，由管中的蒸氣工作壓力將開水壓進布氏漏斗將咖啡豆融解，經過濾裝置過慮滴進玻璃壺而做成食用現磨咖啡。當煮好一壺咖啡，隔熱保溫盤的溫度升至90℃時，溫度控制器ST姿勢，常閉點斷掉，發熱管EH1跳停中止加熱，電路進到隔熱保溫情況。當現磨咖啡當然減溫至80℃時，ST全自動閉合，常閉點接入，EH1又作新一輪加熱，這般反復以上全過程，使現磨咖啡勻速運動隔熱保溫。
2、烤箱接入開關電源，將定時器RT順時針放置5、10、15min在其中一檔位，定時器常開觸點閉合接入電路，指示燈HL2亮彩光，串連的三支石英石發熱管EH2(面火)、EH3(面火)、EH4(底火)與此同時加熱，烤室逐漸烤蛋糕或煎盤煎蛋。當定時器PT反時鐘的方向轉至“0”擋時，定時器傳出手機鈴聲，與此同時，定時器常開觸點校準斷掉電路，EH2、EH3、EH4，跳停終止加熱，HL2滅掉，表明一次烤制全過程完畢。定時器再次轉動至“OFF”擋，烤箱自動開關機。

二、常見故障維修

1、閉合S．HL1亮，電咖啡機不加熱。
HL1亮，表明S一切正常，電壓進到電路，不加熱多見FU融斷。關鍵因素是客戶忘掉加水，誤閉合S造成發熱管EH1空燒，高溫導致FU融斷。拆換FU(RY24D型/250V/10A/240℃)，常見故障即清除。提示留意：剛換的FU，務必用固定不動夾固定在原點，不然喪失商業保險功效。
2、能煮咖啡，但加熱時間提高，煮好的現磨咖啡溫度稍低。
造成該常見故障多是ST安裝欠佳或姿勢溫度變值。系統檢測，是ST限制姿勢溫度稍低造成上述常見故障。用KSD301型／250V／5A/100℃型溫度控制器，并在其接觸面積涂一層導熱硅膠(便于熱傳導和精確測量)子孫后代換。
3、旋轉PT．HL2沒亮，電烤爐葙不加熱。
HL2沒亮，表明PT毀壞，電壓未進到電路。關鍵因素是客戶實際操作定時器不合理，發條斷裂或定時器開關毀壞，觸點不閉合而致。拆換PT(KDJ1-15型/250V/15A)，常見故障即清除。
4、旋轉PT．HL2亮，電燒葙不加熱。
HL2亮，表明PT一切正常，電壓進到電路，不加熱多是串連的EH2、EH3、EH4在其中一支石英石發熱管燒毀而致。用數字萬用表各自精確測量EH2、EH3、EH4，在其中電阻器無窮的那支石英石發熱管燒毀。用同輸出功率(見上圖)發熱管拆換后，常見故障即清除。
