電蚊拍,按住電源開關卻打不上蚊蟲!

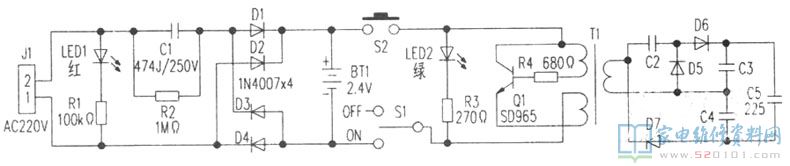

文中小編手里有一款電蚊拍，按住電源開關卻打不上蚊蟲！看了看，綠色工作指示燈不亮，認為是沒有電了。充電一晚上，鮮紅色充電指示燈亮了，第二天重試，或是綠色工作燈不亮。因此拆了它，自身修。依據實體繪制其電路圖如下圖所示。

一、電路基本原理剖析

1．溝通交流220V經C1、R2阻容降壓、D1、D2、D3、D4二極管全波整流，給2節電池充電。
2．LED1、R1串連，做為充電指示。
3．S1撥動開關、S2輕觸開關：當S1在ON部位時按住S2，高電壓電路工作。
4．LED2、R3串連做為髙壓電路工作指示。
5．Q1、R4、T1震蕩電路，造成高頻率震蕩，將直流電源轉變成交流電流。
6．髙壓整流器電路：由C2、D5、D6、C3倍壓整流；D7、C4半波整流；C5上工作電壓約為變電器次級線圈輸出電壓的3倍。
7．C5兩邊收到高壓線路上來，它是致力于滅蚊子而設的！

二、常見故障剖析

綠色LED燈作指示燈不亮，表明S1、S2以前電路有什么問題(LED指示一部分壞的概率，在本電路中是不大的，除非是元器件品質很差了。而S1、S2二只電源開關，也是常“姿勢”的元器件，為主查驗目標。測S1，發覺關斷電阻器非常大，拆卸后發覺接觸點上而碳化比較嚴重，用水果刀刮整潔，隨后再裝，常見故障清除。
