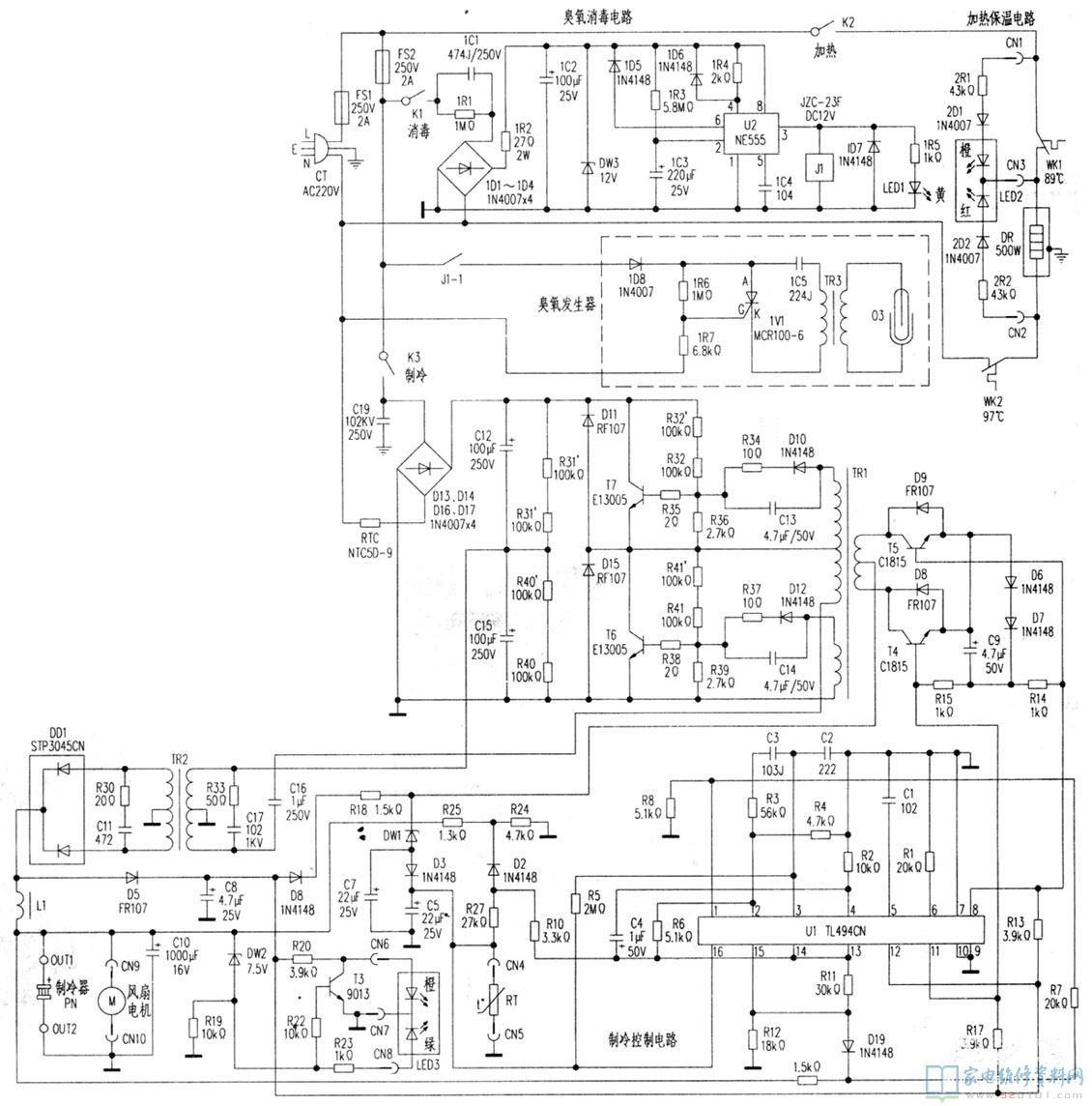

康洋YT-5-XD立式飲水機任意不附加電路電路原理圖，小編根據實體制作電路電路原理圖如下圖所示，供檢修時參照。

例1、閉合K1，LED1沒亮，不可以臭氧殺菌
剖析維修：臭氧殺菌電路由按時操縱電路和臭氧消毒機兩部份構成。其基本原理是：閉合消毒殺菌電源開關K1，220V電壓經保險絲管PS1、FS2由電容器1C1降血壓(1R1為泄流電阻器，釋放出來IC1剩下正電荷)，整流管1D1～1D4整流器，1R2過流保護，1C2過濾，1DW3穩壓管后創建12V平穩的直流電壓為按時操縱電路給予運行開關電源。按時操縱電路由時基集成化電路U2(NE555)及外部元器件構成單穩態電路，用于操縱消毒時間。在開關電源接入一瞬間，因為1C3兩直流電壓不可以基因突變，因此U2的輸入輸出端③腳為高電平，該高電平加至直流繼電器J1兩邊使其吸合，常開觸點J1—1閉合，接入臭氧消毒機開關電源而工作中。與此同時該高電平經lR5過流保護照亮活性氧顯示燈LED變黃光，標示臭氧殺菌電路逐漸消毒殺菌。當1C3兩直流電壓電池充電至U2工作標準電壓Vcc 2／3時，約30分鐘后，時基電路旋轉，U2③腳變成低電頻，J1跳停釋放出來，J1-1斷掉，終止向臭氧消毒機配電，LED1滅掉，進行按時消毒殺菌操縱。
當J1—1閉合后，220V電壓經1D8半波整流，造成約99V單脈沖直流電壓向1C5電池充電。在充電時，單邊可控硅1V1的G—K極反偏，1V1截至。當1C5充斥著電時，1D8截至，1C5上的工作電壓經1R6、1R7分壓后向1V1的G極給予開啟工作電壓，1V1關斷，1C5與單脈沖升壓器TR3產生回路，1C5向TR3的初中級充放電。因為1V1輪番關斷／截至，IC5隨著充放電／電池充電，使TR3次級線圈磁感應出脈沖高電壓加至活性氧放電管O3兩電級充放電，水解氣體轉化成一定含量的活性氧，進而做到消毒殺菌冷藏的目地。
依據故障狀況剖析，造成不可以臭氧殺菌多是按時操縱電路無工作中開關電源。插電，用數字萬用表工作電壓擋精確測量1DW3兩直流電壓為0V(一切正常是12V)，從而表明降血壓、整流器、穩壓管電路有故障。關閉電源，檢驗FS2、K1完好無損，遂檢驗1C1、1D1～1D4、1R2、1C2、1DW3等元器件，發覺1C1爆裂，焊下1C1精確測量已穿透引路，造成電壓降血壓無效造成上述故障。用容積為0．47uF抗壓超過400V的無正負極滌綸電容拆換后，插電調試，立式飲水機恢復過來臭氧殺菌，故障清除。

例2、閉合K2，LED2沒亮，不加熱

剖析維修：加熱隔熱保溫電路原理：閉合加熱電源開關K2，220V電壓根據保險絲管FS1、K2與加熱溫度控制器WK1、加熱管DR、防空燒維護溫度控制器WK2組成加熱／隔熱保溫回路，情況顯示燈LED2的綠燈亮，標示DR處在加熱情況。因為LED2的橘色燈被WK1短路，因此橙燈臨時沒亮。當溫度加熱至WK1限制姿勢溫度(95℃)時，WK1接觸點斷掉，回路終止配電，情況顯示燈LED2(橘色燈)串入回路被照亮，標示電路進到隔熱保溫情況。在隔熱保溫時間段中，溫度慢慢降低至WK1最低值姿勢溫度(80℃)時，WK1接觸點閉合，回路修復配電，LED2滅掉，LED鮮紅色燈亮了，DR逐漸新一輪加熱，使溫度維持在80～95℃中間。
WK2是是非非全自動校準溫度控制器，一經姿勢，電路呈永久斷掉，具有防空燒維護功效。若遇沒有水誤接入電壓，DR馬上高燒強制性WK2姿勢斷掉配電，維護加熱管不被燒毀。待整體減溫后，手動式WK2復位開關使接觸點閉合，就可以交付使用。
依據故障狀況剖析，LED2沒亮，表明電壓未進到加熱回路，多是加熱，隔熱保溫回路有關元器件損傷造成故障。拔出來電源線插頭，用數字萬用表Rx1擋精確測量電源插頭L、N腳，回路電阻器呈無窮，一切正常電阻器97Ω(即DR內電阻)，從而確定加熱回路短路。關閉電源，查驗FS1完好無損，再查驗K2、WK1、DR、WK2等元器件，發覺K2機殼比較嚴重形變，管腳根處發黃，用數字萬用表電阻攔測其兩腳堵塞，表明K2接觸點燒蝕不插電造成上述故障。拆換K2(ZK1-1型、250V、6A)，故障清除。

例3、閉合K3，LED3沒亮，不制冷

剖析維修：制冷操縱電路基本原理：該型立式飲水機選用節能型半導體材料制冷器制冷，選用自激振蕩／他激式半橋型逆變電源開關電源電路配電，電路由開關管T7、T6和促進變電器TR1、導出變電器TR2等電子器件構成。開關電源鍵入端由保險絲管FS1、FS2、溫度傳感器RTC組成過電流／太熱維護電路，再由C19接地裝置組成高頻率過濾電路。閉合制冷電源開關K3，220V電壓加至整流管D13、D14、D16、D17整流器，C12、C15過濾后創建300V直流電壓給半橋電源開關電路配電，在R31’、R31、R40’、R40和C12、C15串連創建核心工作電壓150V各自為T7、T6配電，根據R32’、R32、R36和R41’、R41、R39為T7、T6給予基極偏壓產生自激振蕩，因為T7、T6輪番關斷／截至，TR1初中級可控震蕩，初中級繞阻磁感應出脈沖工作電壓使T7、T6從自激振蕩變化為他激震蕩，與此同時藕合到TR2初中級繞阻，次級繞組磁感應單脈沖工作電壓．經DD1整流器，由電感器L1、電容器C10構成LC低頻率過濾后造成12V直流電壓為U1(TL494CN)和半導體材料制冷器PN、風扇電機M配電制冷。與此同時12V直流電壓加至制冷，隔熱保溫標示電路，DW2關斷，T3也導通，LED3綠、橙燈亮，標示立式飲水機處在制冷情況。
依據故障狀況剖析，LED3沒亮，可能是整流器電路或開關電源電路電路有關元器件毀壞，造成12V直流電壓消退引發的。插電，用數字萬用表工作電壓擋精確測量制冷器OUT1、OUT2兩直流電壓為0V(一切正常是12V)，從而分辨，整流器電路或開關電源電路電路有故障。關閉電源，各自查驗FS2、D13、D14、D16、D17、C12、C15、T7、T6、TR1等元器件，發覺FS2融斷，D13、D14穿透短路故障，導致整流電源無導出造成上述故障。拆換FS2(250V／2A)、D13、D14(1N4007)等元器件。插電調試，故障清除。

例4、閉合K3，LED3亮，卻不制冷

剖析維修：該故障狀況表明殲關開關電源電路工作中基本上一切正常，LED3信號燈亮。表明導出端OUT1、OUT2兩邊12V直流電壓一切正常，不制冷通常是制冷器PN自身毀壞而致。拆下來OUT1(紅)、OUT2(黑)導線，用數字萬用表Rx1擋精確測量PN的正、反方向電阻器均為無窮(一切正常電阻器約3Ω)，從而確定，PN穿透引路造成上述故障。拆換PN(TEC1-12706型、12VDC、6A)，故障清除。
