NE553腳電位能一瞬間由低電平轉化成高電平

例1、‘快風”擋一切正常，“陣風”擋不轉。

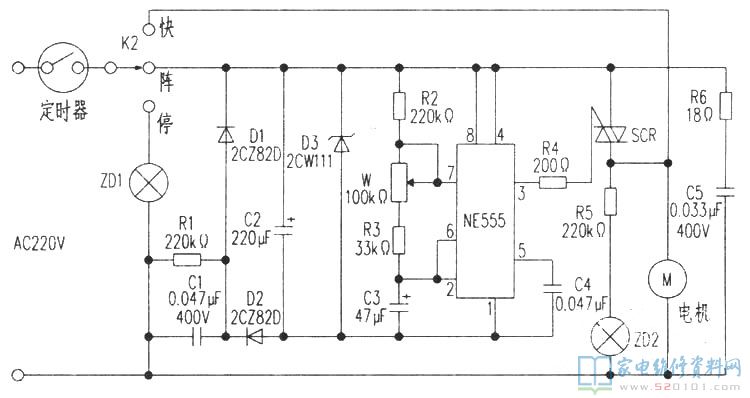

剖析與維修：該型電扇的陣風控制電路圖講解如圖下所顯示。由時基電子器件NE555等元器件構成pwm占空比可調式的多諧振蕩器，它造成周期時間為8．2秒～12．5秒的矩形框波控制數據信號，并由NE555的③腳導出，經R4去控制雙向可控硅SCR的關斷與截至，進而控制電機的旋轉，從而造成陣風實際效果。

維修時，最先測出NE555③腳電位差自始至終為低電平(通常情況下，該腳電位差應每10秒左右上下工作電壓墜落一次，不斷約1秒左右上下)，表明NE555未工作中。

又測出NE555的⑧腳開關電源端 12V工作電壓為0V，由圖下得知： 12V工作電壓是由220V電壓，經R1、C1阻容降壓，D1、C2整流器、過濾和D3穩壓管后給予的；核查發覺D3已穿透，別的元器件內未見異常。將D3拆換后調試，NE555的⑧腳 12V工作電壓恢復過來，但NE555的③腳依然為低電平，表明NE555多諧振蕩器未起振。
再測出NE555的②腳開啟直流電壓為 12V不會改變(一切正常時該點工作電壓應隨震蕩電容器C3蓄電池充電而規律性轉變)。使用輸電線將NE555的②腳與①腳接地裝置端短暫性短路(人為因素地使C3快速充放電)，這時NE555的③腳電位能一瞬間由低電平轉化成高電平，且電機有旋轉的姿勢(表明NE555一切正常)。由此剖析是C3毀壞，焊下C3精確測量，發覺C3已無蓄電池充電狀況，且呈引路情況。將C3拆換后調試，陣風控制恢復過來。

例2、常見故障狀況同例1。

剖析與維修：用數字示波器觀查NE555的③腳有沒問題的矩形框波工作電壓導出，表明NE555工作中一切正常。
外型檢測發覺R4表層有燒糊印痕，檢驗獲知R4和SCR均已短路，別的元器件內未見異常。將R4和SCR拆換后調試，陣風控制恢復過來。

例3、作用電源開關K2置“陣風”擋，風機持續運行不斷。

剖析與維修：發生此類狀況，要不是NE555諧振電路紊亂，使NE555③腳導出為高電平不會改變；要不是SCR穿透，使電機處在常插電情況。
維修時，最先測出NE555③腳電位差一直是高電平不會改變(表明NE555工作中紊亂)。使用輸電線將NE555②腳與⑧腳短暫性短路(人為因素地使C3快速電池充電)，這時，NE555③腳電位能一瞬間由高電平變換為低電平，電機有轉停姿勢(表明C3電池充電控制回路有短路)。
C3的電池充電控制回路是： 12V→R2→W→R3→C3。進而查得R3已短路，別的元器件內未見異常。將R3拆換后調試，陣風控制恢復過來。
