小編接修一臺科順牌JY800-D2型自動式電加熱豆?jié){機，啟動按運行鍵后，無源蜂鳴器HD一直報警，不可以正常的應用。

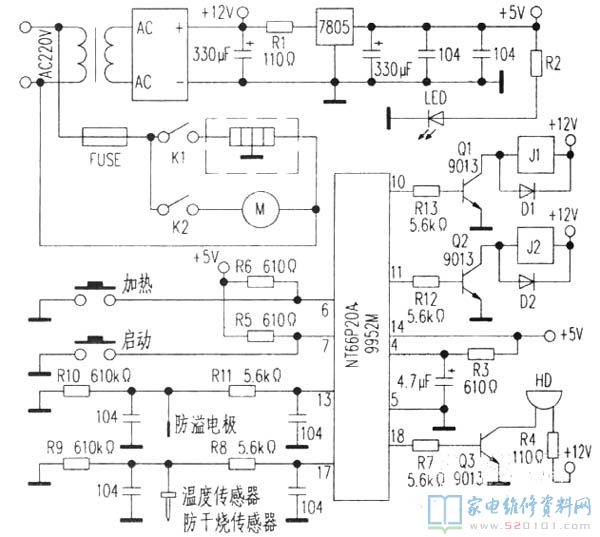

拆卸豆?jié){機．依照發動機電路板上實體畫出其電路原理圖如下圖所示(為有利于檢修時參照，原理圖上電子器件型號與電路板上的標號一致，上邊的電容沒有標明)。遠程服務器是選用NT66P20A微處理器集成ic完成操縱，能次序進行中斷地四次磨漿、加溫煮漿、煮好后全自動關閉電源報警的整個過程。具備防空燒、自動控制系統溫度、防堵等作用。電源電路原理同《九陽JYDZ-16/16S型豆?jié){機電路圖講解與檢修》一文描述的基本一致，不會再贅述。二種型號盡管都選用NT66P20A微處理器集成ic，可是因?yàn)殚_發設計的不一樣，因此完成的主要作用也有一些差別。

依據上述常見故障狀況分辨：可以報警表明集成ic沒有毀壞，查驗12V、5V配電都一切正常，外部易損的二極管、三極管也沒出現異常毀壞。觀查電路板上各有被水蒸氣浸蝕的印痕，因此關鍵查驗電解法電容，發覺NT66P20A場效應管④、⑤腳中間的4．7uF電容，機殼有鋰電池電解液液漏浸蝕的印痕，拆下來精確測量早已基本上沒有容積，用同尺寸的電容拆換，常見故障清除。
電路故障根本原因：R3和此電容構成延時電路(④腳為校準腳)，因?yàn)闆]有一切正常校準數據信號，導致報警，致使不可以實行管理程序。
