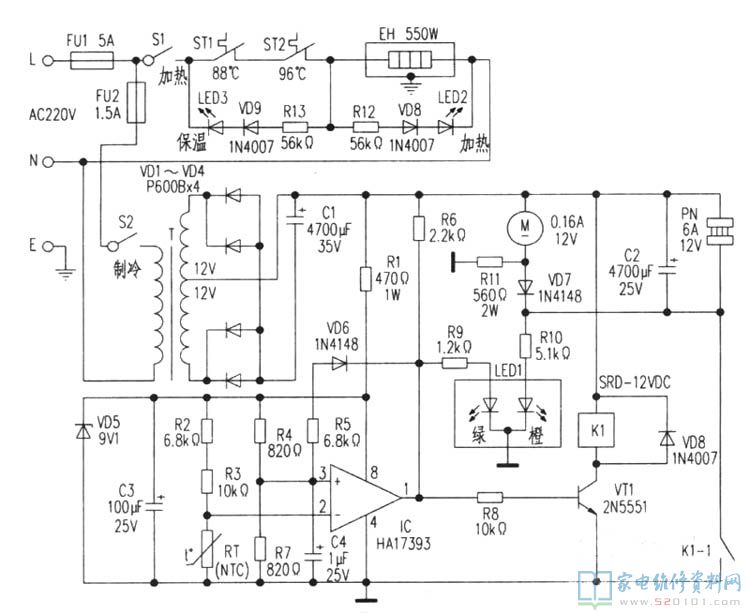

廣東省產佳意YSX-B3冷/熱立式飲水機為臺式一體機構造，由制暖／制冷設備并配備自來水龍頭等構成。電路基本原理見圖下所顯示，選用雙電壓跟隨器，HA17393，電路簡約，具備一定象征性，此型號社會發展保有量較多，故文中關鍵分析其高發常見故障維修，供檢修參照。

一、不加熱。
剖析維修：該設備的加熱電路由加熱電源開關S1加熱溫度控制器ST1(88℃)、維護防空燒溫度控制器ST2(96℃)、內藏式加熱管EH(550W)和加熱顯示燈LED2(紅)、隔熱保溫顯示燈LED3(黃)等構成。接入開關電源，合閉S1，電壓開關電源經保險絲管FU1、S1、ST1、ST2加至EH兩邊，EH逐漸加熱燒開水，LED2照亮。因為LED3被ST1、ST2串連所短路，故LED3無電流量根據而臨時沒亮。
當燒開水溫度做到ST1的限制姿勢溫度97℃時，其常閉點馬上斷掉，EH跳停終止加熱，與此同時，LED2滅掉，LED3照亮，電路進到隔熱保溫情況。當水溫降低至ST1的最低值校準溫度85℃時，ST1的接觸點馬上合閉，加熱電路又插電，由隔熱保溫情況變為加熱情況，EH再一次加熱，LED2照亮，LED3滅掉，這般反復以上全過程，使水溫一直控溫在97～85℃中間。ST2關鍵起保障功效，當立式飲水機沒有水空燒而誤合閉S1接入電原時，EH快速高燒，最先發送給ST2強制性常閉點斷掉，免去燒毀加熱管EH。待減溫后再次加水，ST2接觸點合閉，就可以正常的應用立式飲水機。由以上基本原理剖析得知，FU1融斷，S1、ST1、ST2接觸點接觸不良現象或燒毀，EH1燒壞均會造成立式飲水機不加熱。若LED2、LED3與此同時沒亮，EH不加熱是FU1融斷或S1燒毀。若僅有LED3照亮，EH不加熱是ST1或ST2接觸點燒毀，通常以ST1燒壞較多見。若僅有LED2照亮，EH不加熱是加熱管兩腳壓接件燒蝕空氣氧化不了解或EH自身燒壞而致。以以上流程維修拆換毀壞件，常見故障即清除。

二、能加熱，水溫稍低達不上一切正常溫度。
剖析維修：依據常見故障狀況剖析，加熱電路能工作中，水溫稍低關鍵因素有兩個。其一，加熱管工作中日久，水體欠佳造成加熱管表面比較嚴重結垢，導致熱傳導欠佳、熱效低而致。清除水垢后水溫即一切正常。其二，加熱溫度控制器ST1久用電氣設備特性下降，限制姿勢溫度稍低而致。用KSD301型250V／88℃±3℃/5A優質知名品牌突跳式溫度控制器拆換，常見故障即清除。提示留意，拆換溫度控制器時，需要在熱罐及溫度控制器鋁殼表層薄涂一層傳熱硅酯，便于觸碰和溫度測量精確。

三、不制冷。
剖析維修：該設備選用微功能損耗風扇電機M(0．16A、12V)、半導體材料制冷片PN(6A、12V)制冷。制冷電路由制冷電源開關S2，直流穩壓電源，負溫度指數溫度傳感器RT和雙電壓跟隨器IC(HA17393)為關鍵構成溫度檢驗操縱電路，控制推動管VT(2N5551)的關斷與截至，推動汽車繼電器K1，使接觸點K1-1姿勢，操縱制冷片PN制冷或隔熱保溫，并由掉色發光二極管LED1作標示。合閉S2，電壓開關電源經FU1、FU2加至環形變壓器T降血壓，導出2組12V低壓經VD1～VD4(P600Bx4)整流器，T的核心抽頭為正端，C1、C2過濾后創建稍高于12V直流電壓做為制冷片PN、風扇電機M和汽車繼電器K1工作中開關電源。與此同時該直流電壓經R1過流保護降血壓，由穩壓極管VD5、電容器C3構成穩壓管電路，造成9．1V直流電壓為Ic⑧腳配電，④腳接負端。9．1V工作電壓經R2、R3與RT分壓后加至IC正相反鍵入端②腳給予取樣工作電壓；由R4和R7分壓后加至IC積分電路鍵入端③腳給予標準工作電壓。
原始制冷時水溫高過15℃，RT的電阻值為14．5k，Ic的②腳工作電壓小于③腳，Ic的輸入輸出端①腳導出高電平，VD6截至，VT關斷，K1吸合，K1-1合閉，接入PN開關電源逐漸制冷。這時，VD7正偏導通，M最先得到12V工作電壓使制冷片排熱加速制冷速率，與此同時LED1的信號燈亮，標示電路進到制冷情況。當水溫降至5℃時，RT的電阻值升高到21．5k，Ic的②腳工作電壓高過③腳，①腳導出低電頻，VD6關斷，VT截至，K1跳停釋放出來，K1—1斷掉，斷開PN開關電源終止制冷，LED1信號燈滅掉而橙燈照亮。這時，VD7反偏截至，由R11降血壓使M僅得到8．2V工作電壓而變成慢轉，再次為制冷片排熱，電路進到隔冷情況，進行一次制冷周期時間。
PN關閉電源后，水溫逐漸回暖到15℃時，制冷電路又作新一輪制冷，這般反復以上全過程，使水溫控溫在5～15℃中間。由R5、VD6構成鉗位電路，為IC積分電路鍵入端③腳給予意見反饋工作電壓，使制冷電路處在到吃飽穿暖和點時，不會持續振蕩制冷。
依據上述基本原理剖析，造成不制冷的緣故許多，從檢修工作經驗而言，通常以以下二種狀況較多見。其一，LED1的信號燈、橙燈也不亮，多是FU2融斷或S2毀壞，次之是直流電電路有關電子器件如T初中級短路，VD1—VD4、C1、C2穿透無效、走電導致12V終斷而致。拆換毀壞電子器件使常見故障清除。其二，LED1的信號燈、橙燈均亮，表明直流穩壓電源電路、溫度檢驗電路及操縱推動電路都一切正常。不制冷多是制冷片PN穿透引路概率較大(一切正常的正反兩面向電阻器約3Ω)，用12706型、6A/12半導體材料制冷片拆換，常見故障即清除。
