超聲波加濕機的電源電路換能片起振后形成的超音波把水做霧化

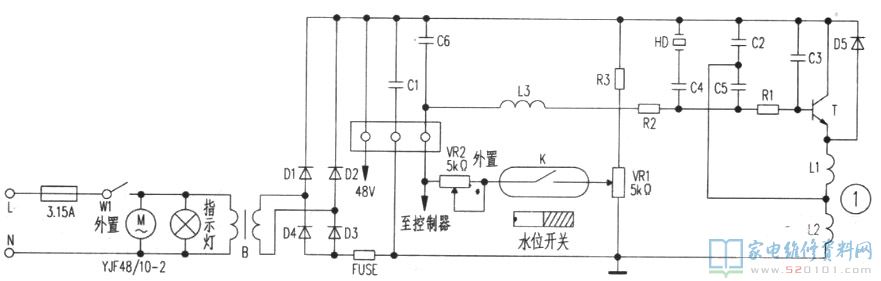

超聲波加濕機的電源電路換能片起振后形成的超音波把水做霧化，調整室內空氣質量環境濕度，文中小編測繪工程亞都牌空氣加濕器電源電路如下圖1所顯示。

一、電路圖講解與特性

外接電源開關W1合閉，離心風機M運行，指示燈亮，電壓220V經變電器B導出36V，經D1～D4橋式整流得48V直流電壓。再經過R3、VR1、VR2、R2、R1分壓降血壓后到三極管T的基極，因為電感器L1、L2的反電勢差功效，T不可以立刻飽和狀態關斷，須根據C5的反饋作用使T飽和狀態關斷。隨后伴隨著Vbe減少，T截至，T截止后Vbe又增加，循環往復產生振蕩。D5的功效是維護三極管T不被穿透。外接vR2可調整振蕩力度尺寸，干簧管K受液位儀操縱，當浮球降低時，K斷掉，T停振只吹風機不增濕。

二、常見故障維修

1．不噴霧器：最先查詢換能片HD是不是完好無損，外型銅電級是不是有損壞(其表面不允許起包)，不然需拆換換能片。必須留意的是有的換能片盡管外表面完好無損，但其被密封環包壓一部分內部也是有很有可能損壞(小編就遇到過一例)。次之查詢熔斷絲FUSE是不是毀壞及其外接電阻器W1及VR1是不是引路，對于D5、C2、C3等元器件可在路查驗其優劣。
2．噴霧量小：最先檢查VR1(5k)電阻器是不是電阻值增加，換能片表面是不是污跡，若臟污只有用冷水或清洗液清洗，不能用打磨砂紙打磨拋光，假如打磨拋光了，該換能片也就損毀了。如果是振蕩電源電路的振蕩力度縮小，霧量也會變小，關鍵查C2、C5。此外查詢水位線磁芯與干簧管K的扣接部位是不是恰當，不然要適度左右調整磁芯，使干簧管K的接觸點接觸的面積優良，假如回路電阻大，也會造成震幅偏小，需拆換干簧管。
3．若把儲水箱伸出，不銹鋼水槽中噴霧器一切正常，但放入儲水箱即無霧噴出來或霧量小：查通風口處排風量是不是一切正常，必需時開啟基座，查驗電機M的風機運行靈便狀況，多見為電機的電機轉子軸缺油，可開啟電機蓋，對其電機轉子軸處加油。

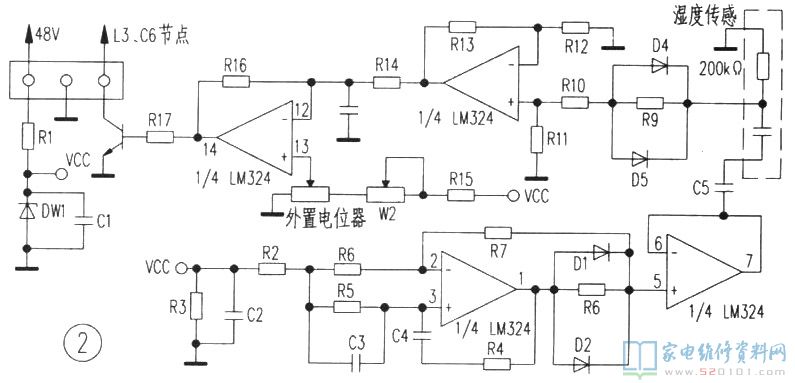

4．有的亞都加濕器附帶第二級霧量調整控制板，依據(KS-3濕度測量儀)實體測繪工程的電路圖講解如下圖2所顯示。
